發表時間:2010-04-29 03:49:00
也做好很漂亮的圓形 密度也不錯
分享給大家可自己DIY
目前約10元硬幣大小
圈數約11圈 等製作更小的約1元硬幣
纏繞圈數要在測試看看
真的還滿難製作 光纏這線圈就花2小時多
等在製作更好或其他方式線圈 在分享給大家
也謝謝大家對本篇支持 拍拍手突破90大關
不知道會不會突破100 也就請大家多支持
好像還沒看過超過100 = =
賀喜賀喜 登上手機王頭條新聞 順便擷個圖
這早有人裝進手機 方便使用
單純分享 無破壞手機背蓋的把 7-11i cash悠遊卡裝進5800XM
之前大家都是把悠遊卡裝進去手機裡
但因 7-11i cash悠遊卡 也剛上市一陣子了
7-11 有分兩種
i cash (插卡式讀取)
i cash悠遊卡 (感應式讀取)
所以特地把它拿DIY 讓使用更方便

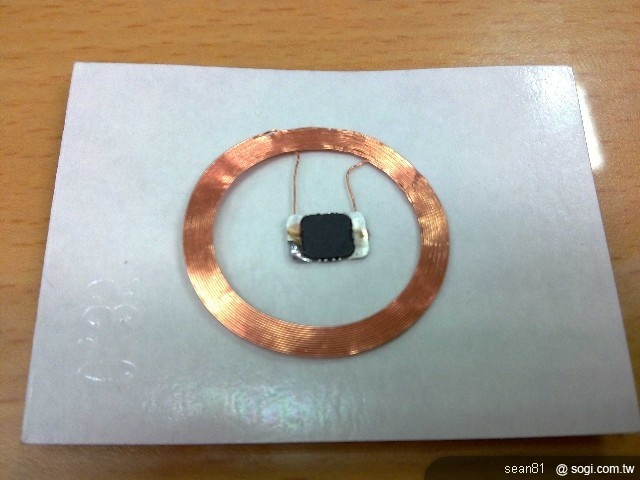

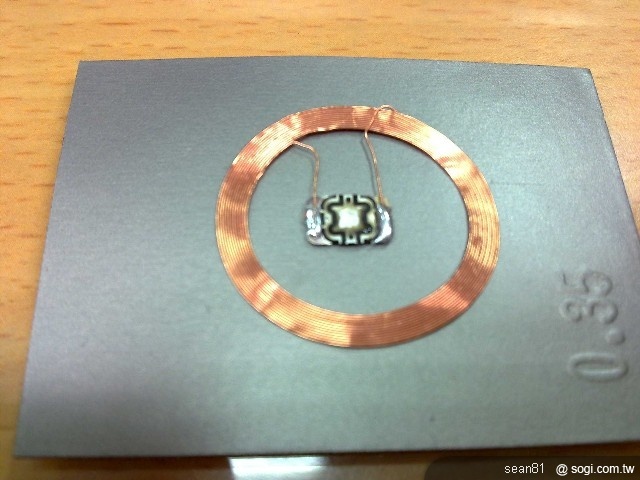

這是已經製作好的晶片&現成感應線圈 做結合 背面照片
第一次製作 約30分鐘就做好 (做好後有先衝去便利超商測試 成功可感應)
背面圖
正面圖
而且還有挖線路板可放晶片進去的位置 這樣就又會更薄
更不影響厚度 所以正面背面都會看到晶片
放到58背蓋的說明貼紙那框格內 (貼紙我撕除了)
剛好 而且空位也夠放防磁貼
防磁貼貼上去囉~ 完成
沒有因放進去悠遊卡&防磁貼而讓密合度不緊密 跟原本無放悠遊卡時是一樣的
在馬上衝去儲值感應看看 加值前餘額55 加值300 加值後355元 成功
店員當場傻眼 = = 連其他購物客人也在詢問
這張圖剛好用在悠遊卡可消費地方
這張是我DIY合成7-11i cash悠遊卡
經使用一切正常 無任何問題 感應也相當快速
現在衝便利超商 都不用帶錢包
或是一些配合悠遊卡的合作廠商 整個就是超方便
有人詢問需要我上面58適合的悠遊卡圖片
在這分享給大家
普卡 悠遊卡圖片
7-11 i cash 圖片 會修圖的可自己修改圖片
覺得還不錯的話請幫我點一下 拍拍手 先感謝囉@@
Eddie 於 2015-05-25 08:48:44 修改文章內容
發表時間:2024-04-30 13:49:36
發表時間:2010-06-01 00:57:00
你這個超酷的!!
今天想試試看買了捷x的單程票
可是都拆不開....硬拆裡面的東西就被我弄壞了...
請問你是怎麼拆的阿??
是拆開後 把裡面的那個一圈一圈的東西 和 7-11i cash悠遊卡 的晶片作結合嗎??(銲錫??)(晶片怎麼拆比較不會壞)
請問流程大概是這樣嗎?? 可不可以交我一些技巧
謝謝你
阿賢 於 2010-06-01 00:57:00 修改文章內容
發表時間:2010-06-01 04:47:00
5-30新增DIY纏繞線圈成功 也做好很漂亮的圓形 密度也不錯分享給大家可自己DIY目前約10元硬幣大小 圈數約11圈 等製作更小的約1元硬幣纏繞圈數要在測試看看 真的還滿難製作 光纏這線圈就花2小時多等在製作更好或其他方式線圈 在分享給大家也謝謝大家對本篇支持 拍拍手突破90大關 不知道會不會突破100 也就請大家多支持 好像還沒看過超過100 = = 賀喜賀喜 登上手機王頭條..........恕刪
要漂亮線圈的話,跟大家說一個比較方便且容易取得的方法喔!
就是現在很多大樓出入大門都有設置感應裝置
有一種感應器是水滴型的
把它拆開裡面就有現成而且已捲成圓形的線圈
不大也捲的漂亮
需要的人可以試著跟大樓管理員要看看有沒有已經壞掉的感應卡
這樣不須花錢也不用到處找漆包線自己捲喔!
霸氣 於 2010-06-01 04:47:00 修改文章內容
發表時間:2010-06-01 05:12:00
不好拆喔
要用一字型的起子翹開
裡面的線圈超厚的!!
不過沒幾天就不見了!!
乂卉o妮乂 於 2010-06-01 05:12:00 修改文章內容
發表時間:2010-06-01 07:10:00
你這個超酷的!!今天想試試看買了捷x的單程票可是都拆不開....硬拆裡面的東西就被我弄壞了...請問你是怎麼拆的阿??是拆開後 把裡面的那個一圈一圈的東西 和 7-11i cash悠遊卡 的晶片作結合嗎??(銲錫??)(晶片怎麼拆比較不會壞)請問流程大概是這樣嗎?? 可不可以交我一些技巧謝謝你..........恕刪
先把厚的地方先除整圈後
快接近電路板時 就用小刀 割

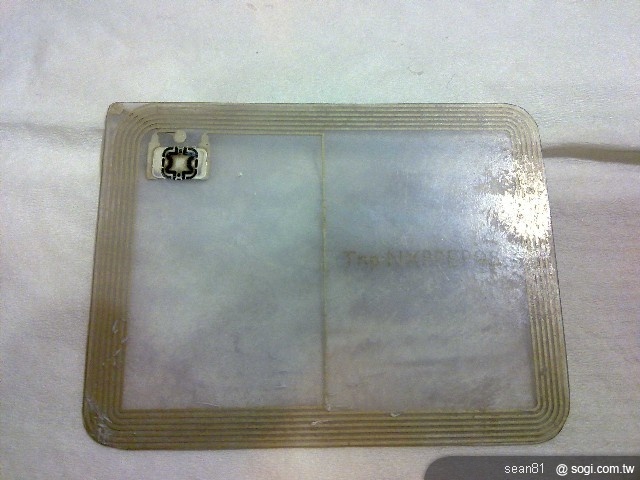

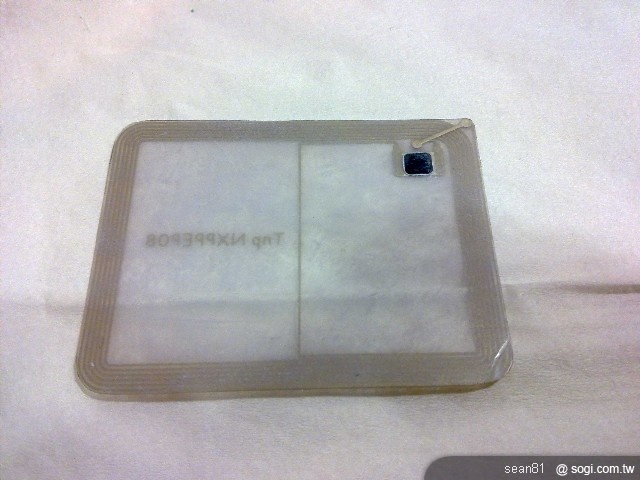

單程幣有他有分很多種電路版 也有單線圈的
這樣就可以拆下 不過要有耐心^^
電路板跟7-11i cash悠遊卡 的晶片結合沒錯唷
可以看我照片
要用焊的沒錯 要焊薄一點

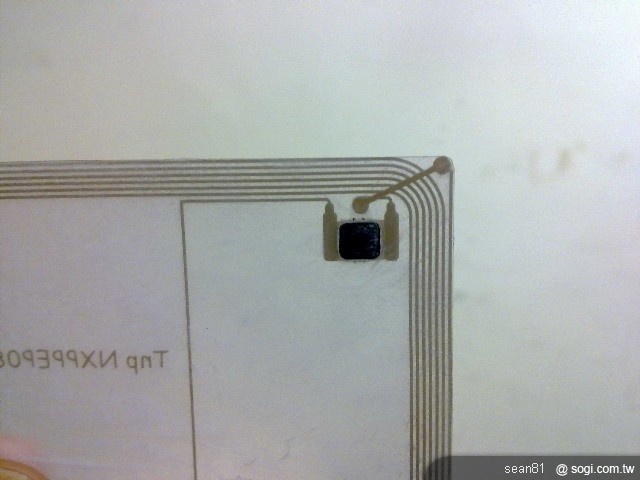

晶片先用手電筒照 找出晶片位置 用小刀割就可以囉
Eddie 於 2010-06-01 07:10:00 修改文章內容
發表時間:2010-06-01 07:15:00
EDDIE大要漂亮線圈的話,跟大家說一個比較方便且容易取得的方法喔!就是現在很多大樓出入大門都有設置感應裝置有一種感應器是水滴型的把它拆開裡面就有現成而且已捲成圓形的線圈不大也捲的漂亮需要的人可以試著跟大樓管理員要看看有沒有已經壞掉的感應卡這樣不須花錢也不用到處找漆包線自己捲喔!..........恕刪
是可以自己自做需要的大小
變化比較多 不然都拆單程幣就好囉
反而單程幣比較好拆
現在有做各種的 也要做吊飾的
所以需要自己纏漆包線
也感謝你的分享
有人想要測試的話也可以測試看看唷
Eddie 於 2010-06-01 07:15:00 修改文章內容
發表時間:2010-06-01 07:17:00
我上次也找到一個舊的電梯感應器不好拆喔要用一字型的起子翹開裡面的線圈超厚的!!不過沒幾天就不見了!!..........恕刪
拆出來看都是滿厚的
這樣不建議放到手機背蓋 這樣密合度一定不合
因為還要用上防磁貼
Eddie 於 2010-06-01 07:17:00 修改文章內容
發表時間:2010-06-01 07:49:00
5-30新增DIY纏繞線圈成功 也做好很漂亮的圓形 密度也不錯分享給大家可自己DIY目前約10元硬幣大小 圈數約11圈 等製作更小的約1元硬幣纏繞圈數要在測試看看 真的還滿難製作 光纏這線圈就花2小時多等在製作更好或其他方式線圈 在分享給大家也謝謝大家對本篇支持 拍拍手突破90大關 不知道會不會突破100 也就請大家多支持 好像還沒看過超過100 = = 賀喜賀喜 登上手機王頭條..........恕刪
有辦法嗎@@
真的好方便= =
而且又好酷 =]
哈哈!!!
有更詳細的教學嗎= =
有點看得霧煞煞@@
猴子 於 2010-06-01 07:49:00 修改文章內容
發表時間:2010-06-01 09:38:00
5-30新增DIY纏繞線圈成功 也做好很漂亮的圓形 密度也不錯分享給大家可自己DIY目前約10元硬幣大小 圈數約11圈 等製作更小的約1元硬幣纏繞圈數要在測試看看 真的還滿難製作 光纏這線圈就花2小時多等在製作更好或其他方式線圈 在分享給大家也謝謝大家對本篇支持 拍拍手突破90大關 不知道會不會突破100 也就請大家多支持 好像還沒看過超過100 = = 賀喜賀喜 登上手機王頭條..........恕刪
準備材料:不要的名片一張,雙面膠帶,透明膠帶(寬度大一點的),漆包線,剪刀,筆,小刀
1.首先把名片貼上透明膠帶,在貼上雙面膠帶(面積大約4CM*4CM)撕掉上面
2.然後把漆包線取75-90CM左右先繞在筆管上,然後放鬆把筆抽出(也可以用直徑大一點的圓柱來繞,目的是要讓漆包線稍微成型)
3.然後把繞好的漆包線往兩邊拉長些,線圈大約姆指寬。接下來就把漆包線一端用小刀把漆刮掉一些,在慢慢貼在步驟1.雙面膠帶上,裡面空間要預留晶片位置,一手壓著貼上去的漆包線,另一手慢慢將漆包線一小段一小段的緊繞。4.繞完之後,尾端一樣把漆刮掉,線整好,把線圈在貼上雙面膠帶,撕掉再貼一層膠帶,再來把名片折彎慢慢把整個線圈連同一開始貼在名片的膠帶都拆下來,這樣線圈才不會散開。
5.再來把中間挖開,把晶片悍上去(或是其他方法讓漆包線能夠緊貼在晶片上也可)。線圈外膠帶修剪一下,這樣就大功告成了。
備註:漆包線越細,感應較好,但不好繞,也不好從名片上拆掉;漆包線粗一點的話,就繞多圈一點,比較好繞,也比較容易拆
小弟是去模型店買那種在繞馬達的漆包線,中間只留了晶片大小的位置,繞了15圈,比10元硬幣略小,拿去超商測試可成功感應儲值。結果跑了5間威寶(雲林彰化),都沒人賣防磁貼ˇˇ
以上參考看看囉~
順便問一下,有人買過網路拍賣的防磁貼嗎? 真的要貼到電池大小嗎? 這樣背蓋會鼓起來嗎?
pork 於 2010-06-01 09:38:00 修改文章內容
發表時間:2010-06-01 17:46:00

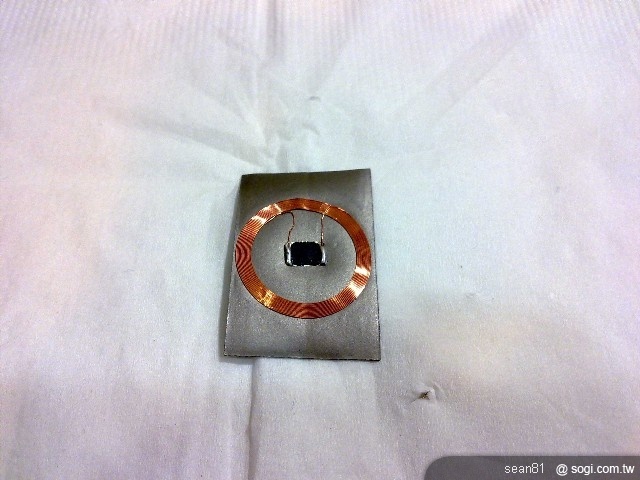

很不幸的,買第二張7-11 icash卡來裝,而且製作過程超小心的,可以確定晶片取出過程絕對沒有破壞到晶片,最後面還是失敗,在貼上手機背蓋前,先拿去7-11測試並加值100元成功,並留有收據。
而且還買了20元的飲料,結果回家貼上手機以後再去7-11買東西,就再也感應不到了(之後有再去7-11以及捷運站加值機去感應,之後從手機背蓋再撕下來再感應也是沒回應),作法應該是沒有錯,都依照這篇文章以及其他相關網頁的製作,由於成本已經花很多,2張7-11 icash→100*2=200,捷運一日幣20*4=80,防磁貼150*2=300,加值100-20(飲料)=80,這樣就660元了,
再加上找不出原因,實在沒辦法在這樣試下去,除非能找到跟開板大一樣的捷運一日幣以及更詳細的製作過程,不然可沒辦法這樣搞下去,以下是製作過程圖片。
到底哪裡有問題呢?
Ryger 於 2010-06-01 17:46:00 修改文章內容
發表時間:2010-06-01 18:43:00
想拿來改公車卡@@有辦法嗎@@真的好方便= =而且又好酷 =]哈哈!!!有更詳細的教學嗎= =有點看得霧煞煞@@..........恕刪
但沒看過人家改過
不知道效果如何 你可以嘗試看看
Eddie 於 2010-06-01 18:43:00 修改文章內容
發表時間:2010-06-01 18:56:00
很不幸的,買第二張7-11 icash卡來裝,而且製作過程超小心的,可以確定晶片取出過程絕對沒有破壞到晶片,最後面還是失敗,在貼上手機背蓋前,先拿去7-11測試並加值100元成功,並留有收據。 而且還買了20元的飲料,結果回家貼上手機以後再去7-11買東西,就再也感應不到了(之後有再去7-11以及捷運站加值機去感應,之後從手機背蓋再撕下來再感應也是沒回應),..........恕刪
如果製作好 有先去測試 可以的話就是沒問題
但你說用進手機後 就不行 拔背蓋也不行

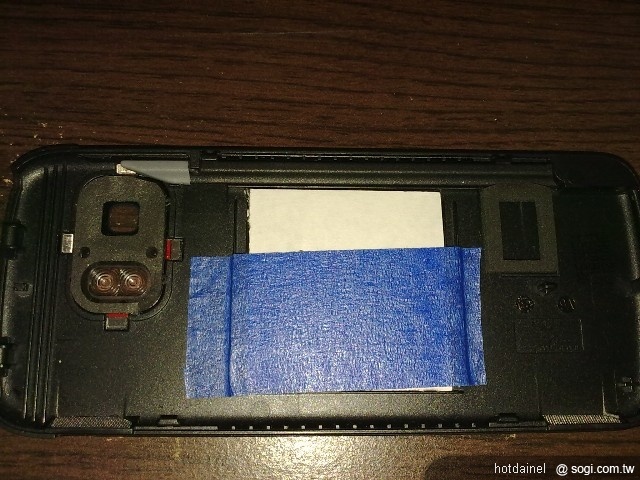

我就看一下圖片 你的背蓋上有三條凸起線
而你剛好線圈放上有用到中間的那條線 造成漆包線圈
彎曲折到 或是你晶片放正中間也有壓到中間線
而且看你防磁貼壓的很密 大概判斷是有兩種
1.中間凸起線 讓感應線圈折到 而造成感應不良
2.中間凸起線 讓放置在正中間的晶片壓到 而且看你的防磁貼貼太緊了
感覺晶片有折到 晶片要閃過中間那條線 這樣也能讓晶片服貼在背蓋上
這樣會比較好
這是大概判斷 詳細的部份你要測試看看
Eddie 於 2010-06-01 18:56:00 修改文章內容
發表時間:2010-06-01 20:18:00
波長=光速/頻率,300000000公尺/13560000=22.12公尺
當天線的長度為RF訊號波長的1/4時(5.53公尺),天線的發射和接收轉換效率是最高的
5.5公尺太長了
悠遊卡公司的悠遊卡操作頻率是否真的在13.56MHz? 有待考察...
話說自己改卡的成功機率是很高的,而主要感應不到的原因幾乎都是晶片Charge不到所需的能量
同版大建議多貼幾個防磁貼,把待貼面磨平也是重點之一
如果版上有人失敗就試著把線圈繞到5.5米,我想效果還是有的....
米蟲魂 於 2010-06-01 20:18:00 修改文章內容
發表時間:2010-06-01 20:58:00
剛看一下如果製作好 有先去測試 可以的話就是沒問題但你說用進手機後 就不行 拔背蓋也不行我就看一下圖片 你的背蓋上有三條凸起線而你剛好線圈放上有用到中間的那條線 造成漆包線圈彎曲折到 或是你晶片放正中間也有壓到中間線 而且看你防磁貼壓的很密 大概判斷是有兩種1.中間凸起線 讓感應線圈折到 而造成感應不良2.中間凸起線 讓放置在正中間的晶片壓到 而且看你的防磁貼貼太緊了 ..........恕刪
謝謝您這麼快就回應,我再試試看^^。
Ryger 於 2010-06-01 20:58:00 修改文章內容
發表時間:2010-06-01 21:16:00
而要全部最難的地方就在線圈這了,拆晶片跟焊錫(小弟沒弄過焊錫,買工具回來就直接開始做了,真的很簡單)小心一點慢慢做其實都挺容易的。
有些人可能會遇到貼在背蓋上拿去感應可以,但背蓋跟手機合體後就失效了,你想到的第一個問題通常是「暗~買到假的防電磁波貼片了= ="」,但其實這是線圈數的問題,接著看下去吧~
↑晶片旁邊的黑黑的是海棉,不是什麼特殊裝置…
自已做線圈的要注意線圈的大小跟型狀…會影響到線圈數…捷運幣我拆了10個都沒找到要用的漆包線型= ="
所以線圈就都自已做了,自已做線圈~圈出來的大小控製在3.3*3.3cm就能塞進背蓋的方框內了~這樣的大小線圈數約在13圈左右(圓型),線圈的製作並非想像中的那麼困難,拿一元銅板貼在厚紙板上剪一個圓型下來,再把圓型厚紙板粘在雙面膠上,即可開始纏繞線圈,線圈的密集度據說也會影響到圈數,所以請慢慢繞,弄漂亮一點也比較好看,約半小時能完成。
方型線圈感應力會比較好(圈數可以減少1~2圈)…要放到手機裡的話線圈數會有些許的差異(有些手機)…
像我製作的同一個線圈(13圈)加上防磁貼後放在N78跟挨縫3G都可以成功感應,但放在我的5800裡就不行(只能感應扣款,無法儲值)…
原因是什麼我也不太清楚(可能是電池的發出甘擾波不一樣吧),所以如果13圈無法感應成功的話就直接先纏繞15圈接著從15圈開始試,不行就拆1圈,慢慢試出圈數,不要低於10圈(13圈試過五隻手機都成功感應,除了5800跟一隻SONY不知名手機不行(sony手機試到14圈成功))
由於我的5800可能是異類(= =")…在圓型線圈一直失敗的狀況下我開始試了方型線圈,一樣的做法,從20圈開始試,試到12圈時終於成功了!(很奇怪,圓型的行不通,但方型的就成功了)
接著是防磁貼13.56MHz(別買太薄的,用過0.06mm的失敗),我是用0.5mm的,裝上背蓋後也還好不會有凸出的問題,網路上很多人在賣,入手挺容易的,只要貼滿線圈就能阻格掉手機的甘擾波了,不需要貼滿整顆電池

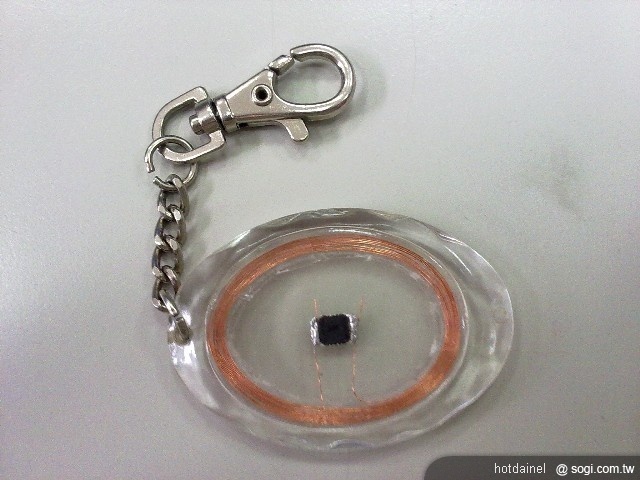

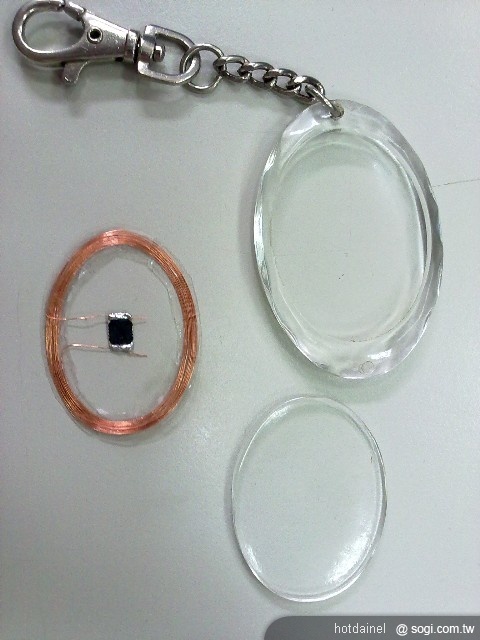

另外附上幫朋友做鑰使圈版的(鑰使圈容易多了,一樣圈13圈)
懶人不想製作線圈請看過來…
現在有些賣家有在賣做好的線圈,請上Y拍搜尋(改裝手機悠遊卡專用)
電磁波貼片也是向他買的~
我買了一個回來試~感應力很棒~SIZA也挺小的~不用再為了線圈搞個半死了~"~
阿超 於 2010-06-01 21:16:00 修改文章內容
發表時間:2010-06-03 03:35:00
單程幣要用老虎鉗夾著固定
慢慢的用美工刀敲
敲一點轉一下
不要急就可以了
單程幣要號碼的才是線圈型的
我買了三枚才買到......要碰運氣
i-cash悠遊卡不好差是真的
我先把找到位置
把周圍的先剪掉
然後用打火機稍為烤一下
讓它變軟就好分開了
但不要考太久喔
不然晶片會燒壞

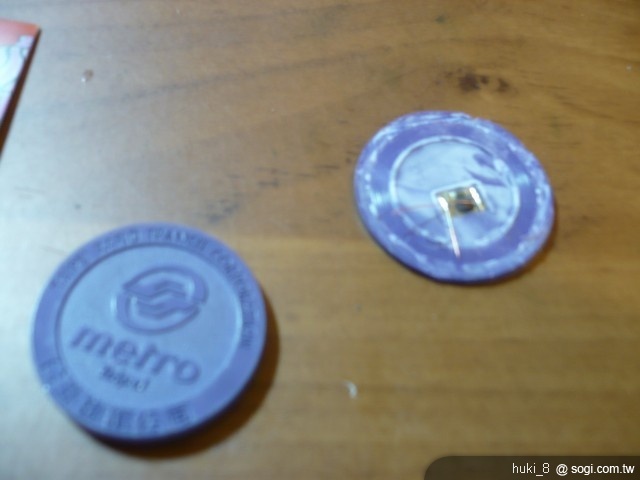

以下是我做的
準備工具
右邊是沒號碼的
所以猜下不是線圈的
那就猜左邊有號碼的

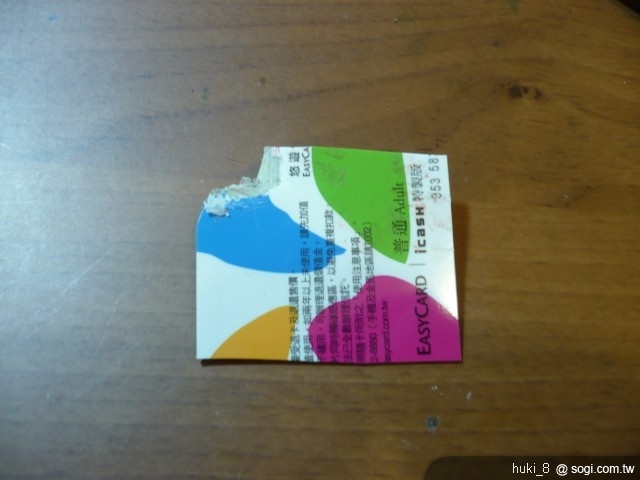

悠遊卡
找到位置就開始分解
大概用了半個小時
晶片拿出來就和在線圈上
成品酒直接放在我的5800裡
之前在全X(X紅)買的防磁貼不能感應
所以我在Y拍買一個
結果可以
到7-11
去儲值
成功
huki 於 2010-06-03 03:35:00 修改文章內容
