iPhone6補光燈不能打開維修案例,可看看~

瀏覽: 501  回覆: 1
Medium 27 122643 824

發文數:100
發表時間:2016-05-30 18:19:52
更新時間:2016-05-31 12:55:14

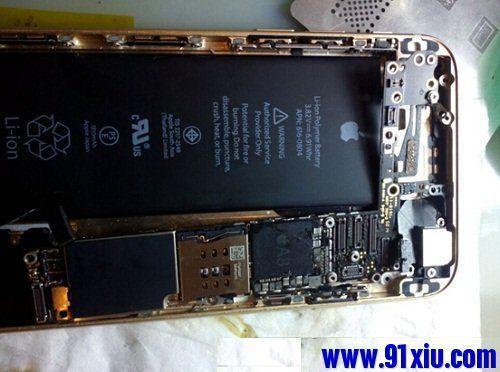

機型:iPhone64.7寸)


故障現象:閃光燈不能打開

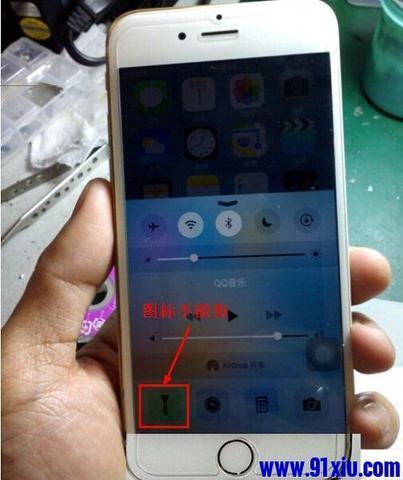

點擊手電筒圖示手電筒不亮(圖示沒變化)


維修思路:

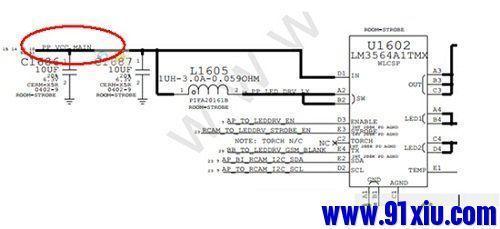

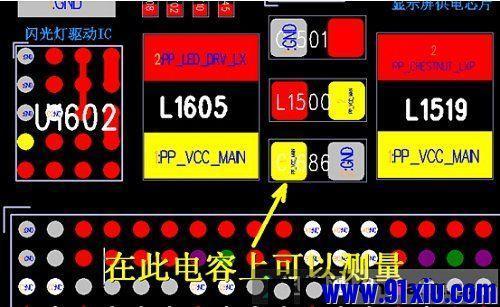

1、首先測閃光燈驅動IC U1602) 的主供電PP_VCC_MAIN

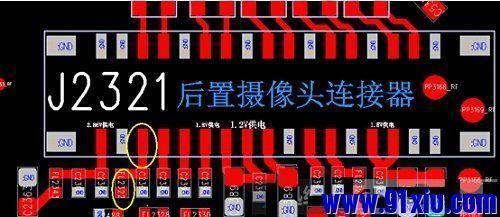

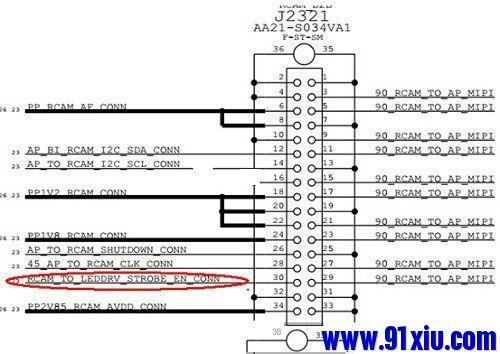

2、在J2321連接座上打RCAM_TO_LEDDRV_STROBE_EN_CONN的阻值正常。說明FL2322電感沒有開路。


這兩個信號都排除了,最有一個可能性就是閃光燈驅動晶片了。

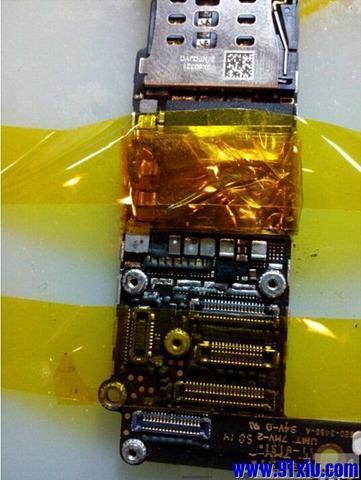

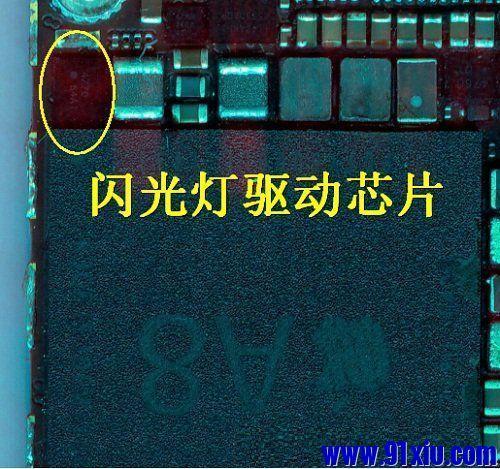

閃光燈驅動晶片在A8處理器很近,搞不好很容易把A8幹爆錫。大家要注意哦!把A8處理器包上隔熱膠帶,開幹。


風槍開起溫度285度,風速100



手上沒有iPhone6的料板只好從5s的料板上拆了,這個閃光燈驅動ic   iPhone65s的一樣的可以通用。

拆下來除膠、種植安裝。

進行開始裝機

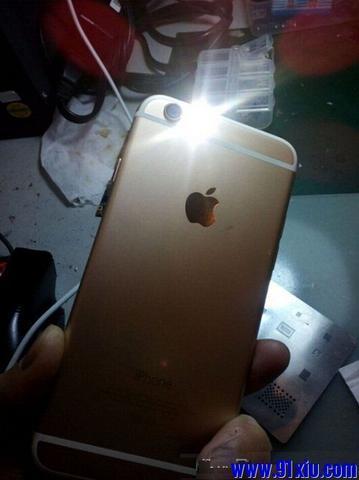

再次 打開手電筒 終於亮起來了,完美完美!


可參考,清楚了嗎?!!@@


資料來源:91修


商業贊助

發文數:1
發表時間:2016-12-10 22:34:53
更新時間:2016-12-10 22:34:53


Mem739743

發文數:61
發表時間:2016-06-22 12:55:33
更新時間:2016-06-22 12:55:33

完全看不懂的樣子。。。@@
