TI新款介面IC 支援螢幕解析度高達4K2K 滿足平板、筆電需求

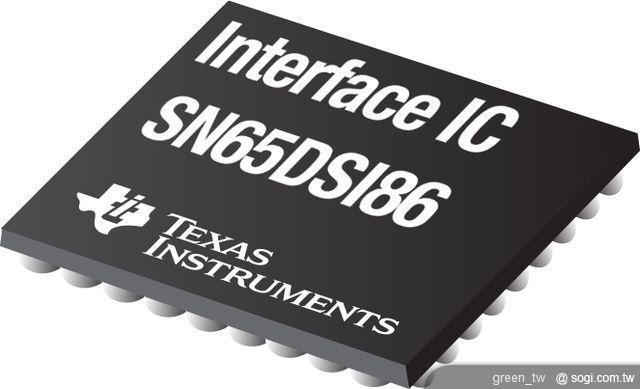

德州儀器 (TI) 宣佈推出一款可在繪圖處理器與嵌入式 DisplayPort (eDP) 面板之間提供 MIPI DSI 橋的最新介面 IC。支援螢幕解析度達 4K2Kp60 的業界最高水準，可充分滿足平板電腦、筆記型電腦以及一體機 （all-in-one PC） 的需求。與同類元件相比，SN65DSI86 1.5Gbps 的 DSI 資料速率可將頻寬提高 30% 以上。此外，兩個 MIPI DSI 通道在縮小 20% 的 5 mm x 5 mm 封裝中可節省印刷電路板 （PCB） 面積，進而為系統設計人員在設計空間有限的行動應用時，提供更多彈性。



歡迎在 2014 國際消費電子展 (CES) 期間造訪位於北大廳會議室的 TI 展區，參觀 SN65DSI86 展示。

SN65DSI86 的主要特性與優勢：

• eDP 的優化 MIPI DSI 橋：不僅支援達 4096 × 2160p 的 LCD 面板，在 60 fps 下達到 18 bpp 的速率，而且還支援 1920 × 1200 WXUGA 3D 解析度 (24 bpp)，在 120 fps 下支援奇偶或左右配置。這使系統設計人員能夠高度靈活地支援各種不同的面板和解析度。
• 更高的 DSI 頻率／頻寬：雙通道與四條 MIPI DSI 通道支援 1.5Gbps 頻寬，與同類解決方案相比，可提供 12Gbps 的最大輸入頻寬以達到最高資料傳輸量。與 eDP 相容，支援高達 5.4Gbps HBR2 的七種資料速率，有助於系統設計人員在元件與 LCD 面板之間使用更少的導線與電路板走線 （board traces）。
• 超低功耗：不到 200mW 的開啟狀態功耗、30mW 的待機功耗以及 3mW 的關機功耗可延長系統電池使用壽命。
• 進階訊號調節：接收均衡 （receive equalization）、可選發送器解加強 （transmitter de-emphasis） 以及輸出擺幅 （output swing）的完美結合不僅可實現高度彈性的組件定位，而且還能在繪圖處理器與 SN65DSI86 之間使用更長的跡線，在橋接晶片與 LCD 面板之間使用更長的線纜。

SN65DSI86 能夠與 SN75DP130 DisplayPort 重驅動器配合使用，屬於 MIPI DSI 接腳相容型橋接晶片系列產品，讓設計人員能根據所需的解析度選擇適當的橋接晶片。它們是由 TI 熱門 產品 FlatLink 序列介面系列所延伸而來，可在不降低最高資料輸送量的情況下，減少同步平行資料匯流排架構使用的訊號線數量。TI 顯示介面產品系列支援各種形狀及尺寸的顯示面板。Flatlink 介面 IC 可為行動設備與採用小型顯示螢幕的產品管理短距離鏈路，而 FPD-Link 序列器／解除序列器晶片組則支援車用的穩健長距離鏈路。

工具與支援

我們還提供各種工具與支援以加速 SN65DSI86 相關開發，其中包括 IBIS 模型、DSI 調諧器軟體以及硬體實作指南。

TI E2E 社區的介面論壇可為工程師提供技術支援，他們在這裡能夠與同行工程師及 TI 專家互動交流、搜尋解決方案、取得協助、分享知識並解決技術難題。

供貨情況、封裝與價格

採用 5 mm × 5 mm、64 焊球 PBGA 封裝的 SN65DSI86 現已開始供貨，每千顆單位建議售價為 5.61 美元。

如欲瞭解更多詳情或訂購樣品，敬請參訪： http://www.ti.com/sn65dsi86-pr-tw
