CAT S60 高空工業繩索技術X熱顯像初體驗

瀏覽: 29513  回覆: 47
Medium 14067525 1771244653135673 8305940939204500967 n

發文數:2
發表時間:2016-09-20 21:41:31
更新時間:2016-09-23 11:19:10

我是一個小小的工具控,還達不到松鼠的程度,只是沉迷精確紮實的手感,能讓工作美妙的進行。而身邊的朋友聽到我獲得這隻工具的測試資格時,個個眼睛發亮流出口水,只差沒咬人了;最妙的是,大多數的朋友都念Caterpillar,叫它"貓"的,反而少。

我是元君,於臺灣工作的三級繩索技術員(Rope Access Technician),大眾叫我們為"蜘蛛人",比較容易懂,但這種叫法感受較兒戲輕浮,同行的都會笑笑以對,但正式介紹,一定說自已是繩索技術員;就像繩索技術界的人喜歡叫我"胖教練",這種稱號,我是不會承認的(喂!不准擠我下巴。);恐懼高,但是我相信我的訓練及工作規劃風險評估,讓我完成每一次的工作。

我的生命依賴著工具。


好了,自介寫太長,大家是來看手機的,不是來看人的。當初看到活動,很興奮的貼到公司的群組,問大家要不要參加,老大就叫我代表報名即可,但是我填完資料後,也忘記這回事,所以收到手機王的通知,廠商選上我做測試,真是讓我喜出望外。手機王的工作人員也用非常快的速度在周末將手機交到我手上,真是辛苦他們了。

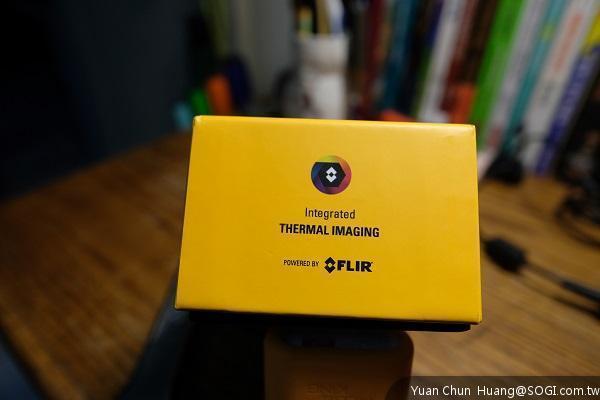

S60加入了FLIR所生產的熱顯像模組,我覺得對於我的工作而言,這是一個非常實用且有吸引力的功能;公司本身有買FLIR的專業機種,同仁們也都上過強將公司(FLIR臺灣代理商,美國ASNT紅外線非破壞檢驗師訓練單位)的操作課程,我們的工作本身就經常使用熱顯像儀,所以手機有這個功能,對我而言很好用。


這LOGO真是深得我心啊。

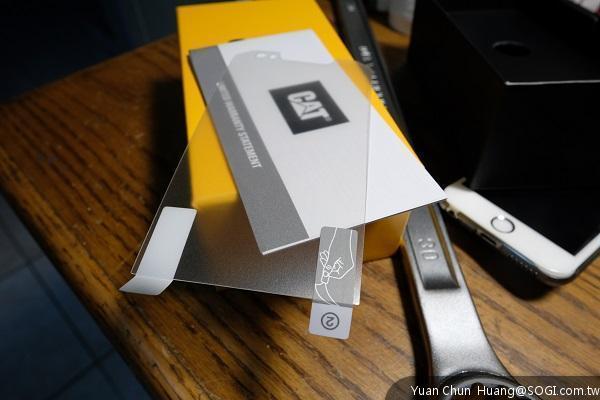

可能是我比較孤陋寡聞,手機還附張保護貼是首次見到。

原廠附的黑色充電線,跟白色的蘋果線對比。

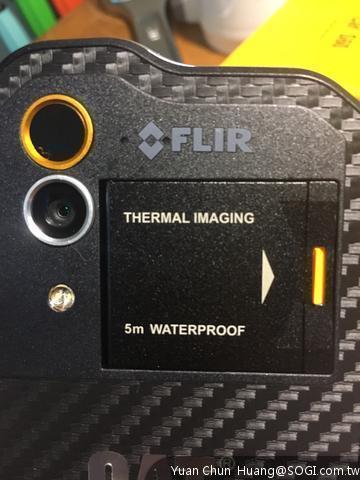

後面的雙鏡頭,上面金框那個是熱顯像鏡頭,銀框則是一千三百萬的一般鏡頭;請問你遺失的是金斧頭還是銀斧頭呢?

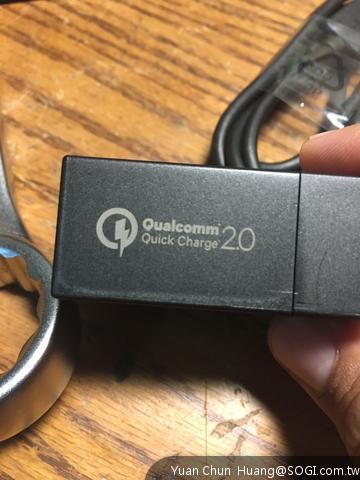

鳴鳴…我第一次有QC2.0充電的手機。

二個SIM卡槽(其中一個與記憶卡槽重疊)及記憶卡槽都在後面的蓋子中,手機可設定警示,若蓋子不慎開啟,畫面會有顯示,以免沒關好影響防水。

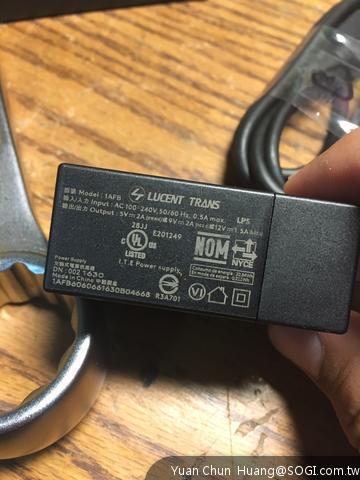

原廠附的充電器。

這是前視照,機頂的FLIR標誌質感真好啊,又開始陶醉了。可以看到聽筒旁邊有一個五米及二米的金黃色開關,在下方的喇叭處也有,這個開關在二米處是一般防水,日常生活用,可以聽到聲音,當要進入水中,上下防水門要切到五米,這時聲音幾乎聽不到,可以承受較高的水壓,是比較特殊的設計。

右側是高低音量鈕。

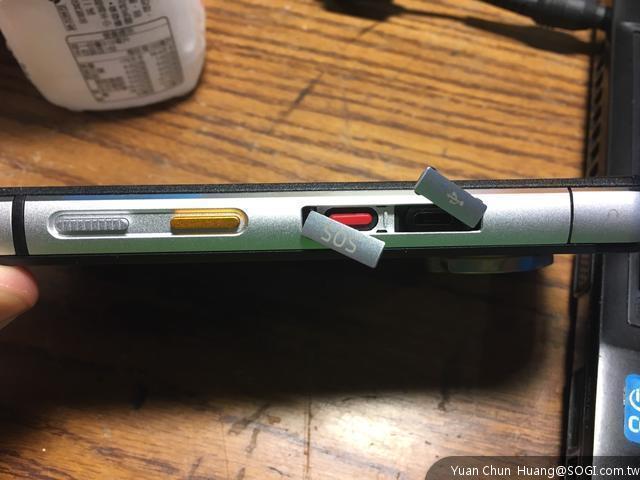

左側則有五個功能,從左邊開始為開關機鈕、自訂功能鈕、求救鈕、USB接頭,最後是耳機孔。這些有開蓋的部份,同樣可以設定一旦開啟就會有警示提醒。

好的,外觀到以上結束。對我而言,外觀還挺順手的,特別是針對男生而言,應該有不少人喜歡這種紮實的工業金屬風,機器本身跟6S的大小差不多,但是厚度增加快一倍,對戴著手套工作而言是很好拿的尺寸。

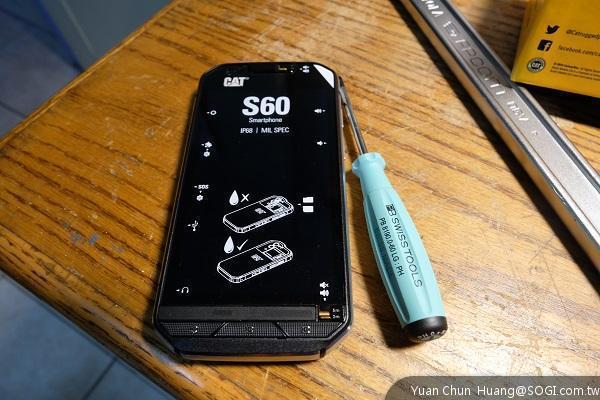

開機啦,軟體介面很標準,除了幾個APP之外,其他部份請各位拿起自已的安卓手機就可以知道是怎麼一回事。

以下幾個功能很有趣。

第一個是HIKE,設定給戶外人士需求,有氣溫、氣壓、高度、座標(應為WGS84系統,使用臺灣地圖的請記得要換算,不然會差很遠喔!)、移動距離、方向角還有手電筒的功能,還做了一個SOS燈號在旁邊。

說到地理座標系統,如果你是直接看手機的,不用在意這件事。但我始終覺得登山的人不帶地圖怎麼能稱為登山人呢?雖然現在帶地圖的,好像都是老派山友了,鳴鳴鳴~

工作時,不開個拉里歐,怎麼對呢?有四個音場效果可以選擇。

好的,音波乾燥的功能是我覺得比較遺憾沒測試到的。把聽筒及下方喇叭的防水門關上之後,手機測試可以到五米深度一小時,我看過國外影片,甚至有人到八米的(好孩子不要學,這不是原廠允許的),而我拿到手機之後,一直很想帶去潛水,但天候及配合不上下水時間,所以沒測到這項…鳴~

好的,從水中上來之後,會不會擔心有殘水積在看不到的地方呢?原廠建議你二十四小時之後再把防水門打開,從五米的位置撥回到二米。但是防水門關上時,根本聽不到手機的聲音,急用怎麼辦?原廠就用喇叭的震動,快速的把水逼走,那就可以馬上使用啦!!!

好的,最後一個有趣的功能,發報位置。

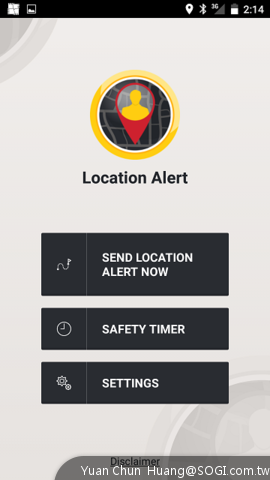

你可以設定三個好朋友,當你有狀況發生,可以按這個APP,或使用機身旁邊的SOS按鈕將位置資訊通知這幾個好友,那如果失去意識呢?可設定計時器,如果沒在指定時間動作,也會將自動訊息發出。當然,這一切的前題是,所在的位置至少有GSM的訊號。以台灣戶外現在的訊號覆蓋率而言,應該算是實用的功能。

發送就像這樣。

好朋友就會接到這樣子的訊息,按下連結就可以在地圖上看到大約的位置。別怕!!!我們來救你了。


試了一下之後,沒太大操作問題,立馬就帶出門工作啦。

配掛在胸口的位置剛剛好,這是我所使用的裝備,符合歐盟指令89/686/EEC-個人防護裝備的要求。大家可能會有疑問,住在臺灣,為何要用歐盟標準?是的,這些裝備上面有一部份甚至是臺灣頂尖的五金業者所代工,但幾乎全是在歐洲的品牌,因為歐盟標準完整度較高,整體規範清晰明確,所以我們選擇跟著歐盟標準。當然,大家也不用太傷心,在頭盔的部份,臺灣有CNS1336,還有全身式安全吊帶的部份,臺灣也剛更新CNS14253的標準,都是足夠先進的標準喔!

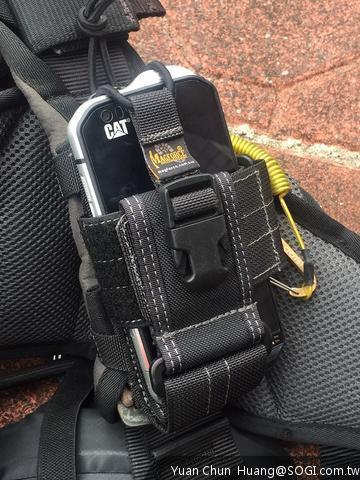

近看一下,剛好配上之前用的無線電/手機套。

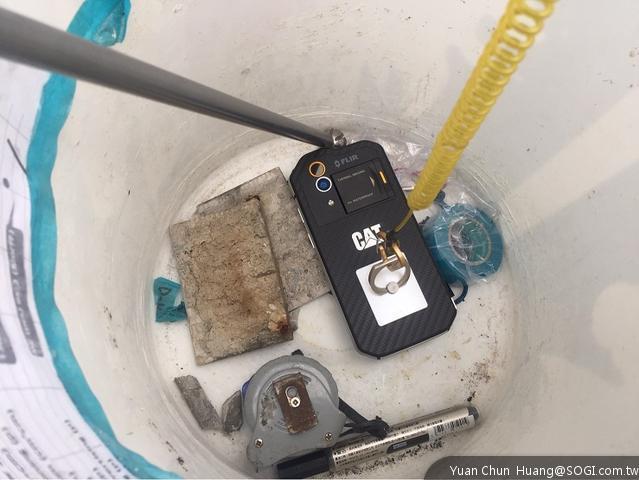

今天的工作是檢查外牆磁磚是否有鬆動會導致下方居民危險,所以工具桶內的東西很簡單。如果是其他檢測或修繕,就要背不同的機具及材料上去。各位也可以看到,我多粘了一塊指環在手機背面,因為手機沒有任何的孔洞可以繫防失手繩。希望之後能如S40有個外殼配件,或是下一代的產品多個繫孔可用。突然懷念青春的GD90可以掛成一大串啊。

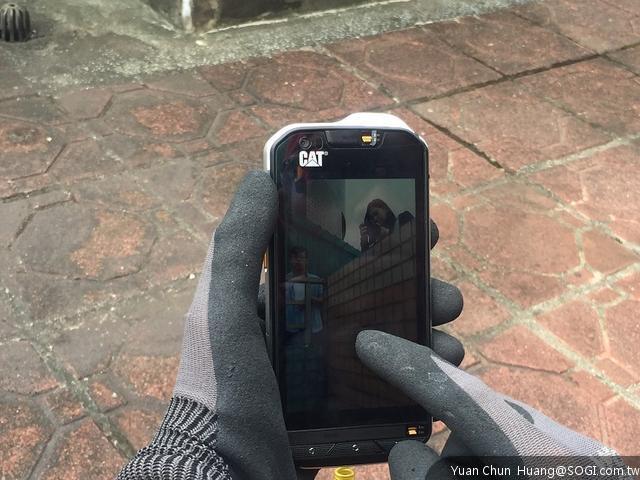

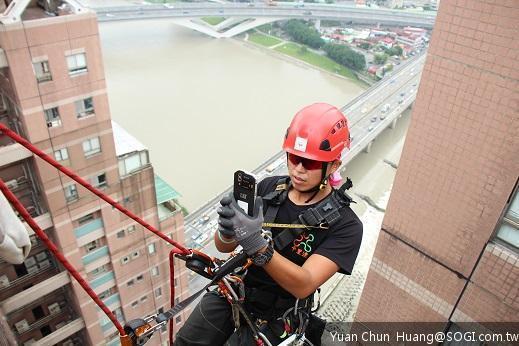

戴手套操作是一定要的,常用的有三種不同的手套,調材料的乳膠手套、薄的防滑手套、操作機具的皮手套。喔喔!那天手機王的正妹編輯來拍照的畫面,還挺清晰的。戶外畫面清晰這也是很重要的能力,不然在室外工作,拍了維修的證據但是螢幕太弱被陽光打爆看不到喬半天,也是很痛苦的,S60這點很稱職。

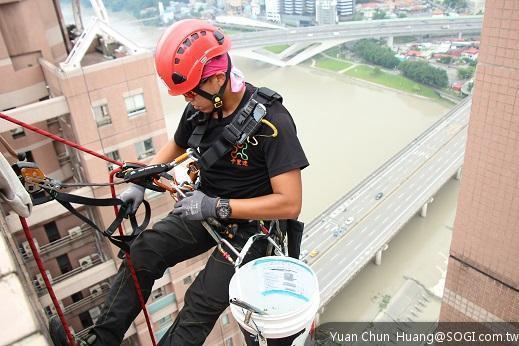

登登~出發囉,派出公司最強的阮神來為各位觀眾示範,工業繩索技術是怎麼一回事。

阮神是公司單車社的隊長,全馬大約三個半小時,身為一個胖子,只能看著他的背影流口水啊,正是所謂的望梅止渴。

不高的,大約就一百二、三十公尺而已。

猜猜背景是那裡呢?

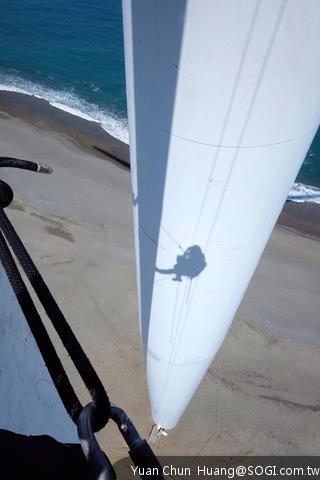

要說這個工作的一個樂趣,就是能在正常人到不了的位置,吹吹涼風,眺望遠方。

對我們而言,手機做為工具,除了夠強壯耐操之外,相機也是一個非常重要的功能,所有的工作都需要相機做為佐證工具,甚至有任何突發情況,也都會透過群組與現場作業主管確認,沒相機真的是無法工作。在實際的操作之中,3800mAh的電量還蠻夠用的,畢竟在工作案場,不一定能隨時找到電源,所以電池趴數不會嘩嘩下降,真是很件很安心的事。

再下來進入比較大篇幅,也是除了三防功能之外,我最喜歡的這隻手機的一項功能-熱顯像。

S60的熱顯像用了FLIR的模組,擁有80x60的解析度,等等…80x60,這種規格怎麼看起來像是古早年代的產品?沒錯,就是80x60,因為這是熱顯像的解析度,再上去還有160x120、320x240、640x480及1024以上,1024級以上的,美國不出口。而FLIR會依用途的差異製作出各種不同的產品,在工作領域是以實用合理為取向的,80級的讓我們能輕鬆入手熱顯像,是個很棒的產品級距。

熱傳導原理有興趣的請去翻國中課本,S60的的溫感範圍是負20度至120度(超過也會顯示,多加一個>符號),而由於旁邊還有一顆1300萬像素的正常鏡頭,所以FLIR也將MSX技術放入這個機身之中(不是HONDA的那台小車喔。),MSX技術全名叫多光譜動態影像,早期只有在台幣五十萬以上的機種有,現在已經是全系列都有了,真是幸福啊。

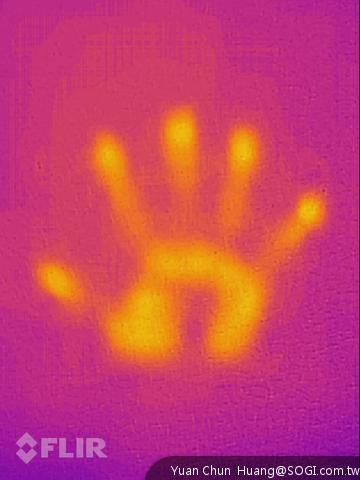

所以,熱顯像拍什麼?來,我們看看。這張是最經典的,終於輪到我示範,將手離開牆面之後,牆面上就會有溫差,因而能顯現我的掌痕,愈敏感的機種,可以偵測愈久時間之前所留下的細微痕跡,直到平衡為止。總之,你還有呼吸,還會散發輻射熱,就算把沒有可見光,還是能找出你來。

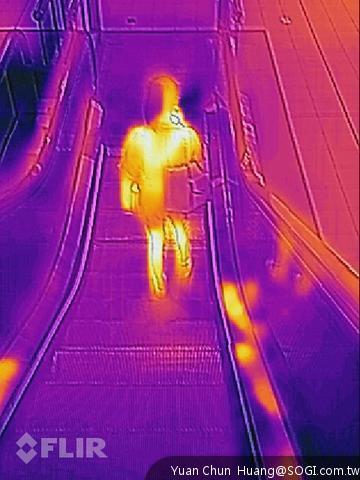

什麼!!講到這裡,一定會開始亂想,是不是能穿透衣服。不好意思,我也很希望穿透,但實際上辦不到。來一張,搭捷運時隨手亂拍的。當然,不是試了才知道無法穿透,而是之前的理論課程上完就知道無法穿透了,警察叔叔不要抓我啊!!我不是馬尾控來著。

所以,熱顯像,來看發熱是很基本的,電扇來一張。

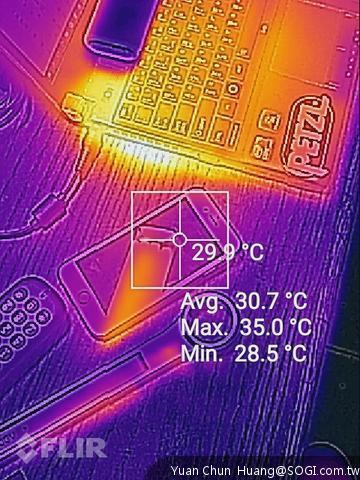

電腦一定要的。舊機子好熱的排風口啊。仔細看看IPHONE上面的痕跡,這是一個很有趣的現象,後面解釋。

玩躲貓貓抓同事也剛剛好而已啦!

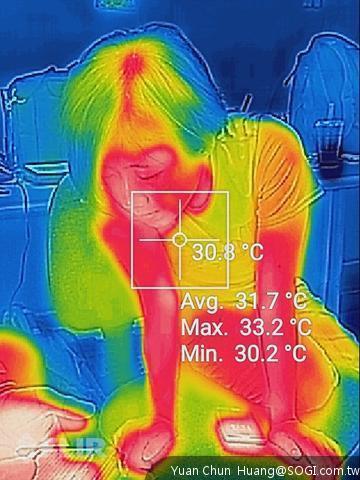

好的,前面有提MSX,我就請出真的有一台HONDA MSX的妹子來示範一下(她還改了全段蝎鈦管跟歐老師,已羨慕)。看倌有沒有看到髮絲、眉毛,甚至是鼻子嘴唇,如果沒MSX,你看到的就是一團熱影像,不會這麼清晰。因為MSX整合了正常可視光的影像在內,所以讓我們容易操作許多。但是,你如果處在沒有可見光的環境,這個功能就無效啦。

好的,那這個熱顯像的功用是什麼?很多人都會說,那不就是拿來水管抓漏!呃,如果你的管線有熱源,比如加入熱水,或是有冷水比牆體冷,總之就是溫度跟牆不一樣,那應該有機會可以看到,但是牆太厚,嗯嗯…你覺得,看得到嗎?好的,說到這裡,各位可以想像一下,如果這個位置有含水,是不是溫度會跟旁邊的牆體不同?如果這個位置含有空洞,是不是溫度也會不同?在我工作上的應用原理基本上就是這樣,利用不同的溫差來看看,是不是含水或是有空洞及其他問題,做一個快速的基本判斷。

而溫度也跟天氣有關,你叫我夏天正中午去看外牆是不是正常,那也辦不到,因為整個牆體都被加熱了,這時就很困難分出變化,所以夏天清晨及傍晚才是戶外使用熱顯像偵測的絕佳時間;反之,那較低溫的冬天呢?請大家想想。

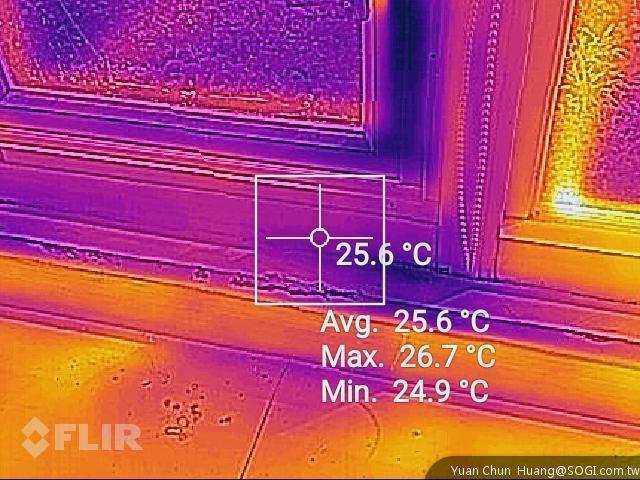

好,我們先從室內來一張。有沒有看到圖像中比較冷的位置?這是漏水的鋁窗,可以看到水流的點。當然,出水點,我們看水泥的變化也知道那裡有問題,但鋁窗靠這個就能清楚的知道水流經的路徑,比較容易找到問題的源頭,而不是頭痛醫頭而已。

那室外呢?別緊張,不是整片壞掉了,那個低溫的地方是鋁包板,裡面是中空的,拍攝當天天氣比較陰涼一些,如果是太太陽,那鋁包板所呈現的又是不一樣的溫度。所以臺北市政府也將紅外線檢測列為外牆磁磚安全檢測的工具是有原因的,當然,那種檢測靠的是專業級的機種,還要有合格技師簽證才可以。但對我們一般使用者而言,可以先初步的估計可能位置在那裡,也是很好用的,但要注意,觀測的角度、距離是有限制的。

還記得我剛才請各位注意IPHONE上面的痕跡嗎?那是檯燈的反射。在反射率較高的材質之上,旁邊的熱源也是可以被反射出來的。這是我站在路邊的玻璃窗前,大約一米五到七的距離,反射出我及路人的微微身影。如果你覺得你拍出來的熱顯像上面有個可疑的光斑,記得移動一下,會跟你移動的,那就是反射而不是溫差點啦。

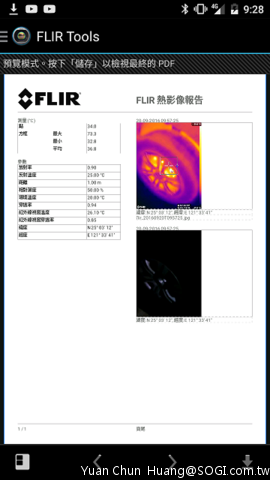

有沒有很有趣呢?這是我認為這隻工具最值得入手的功能,由於整合進機身,較之前的分離模組設計強壯許多,是可以很安心的在工地使用的。當然我也強烈建議,有買這隻工具的去下載FLIR Tools這個APP,雖然無法驅動S60上的元件,但是可以編輯所拍下來的照片,改變溫度範圍,指定特定點的溫度等功能,讓偵測檢視的功能更強大,甚至還可以幫你弄一份對照報告。


快打成教學文章了!什麼,你問我安兔兔分數?我沒測過這種東西,我也不會測試(哭哭)。對於手機而言,單看規格只能算是中階機種,這點大家都心知肚明。但我拿在手上的這幾天,順暢可靠並沒有讓我感受到不夠準確難以操作;對我而言,這就是一隻非常令人安心的手機,可以上山下海,拿來工作的。

所以,好工具。


補一、S60有通過MIL-STD-810G的測試,當然,整個測試包含的項目非常的多,可以選擇有需求的項目並且標示就可以,所通過的MIL-STD-810G測試為salt(鹽份), dust(塵歸塵、土歸土), humidity(潮濕), rain(淋雨), vibration(振動), solar radiation(嗯…防曬), transport and thermal shock resistant(人類第二次衝擊,呃,運輸及溫度耐受度)

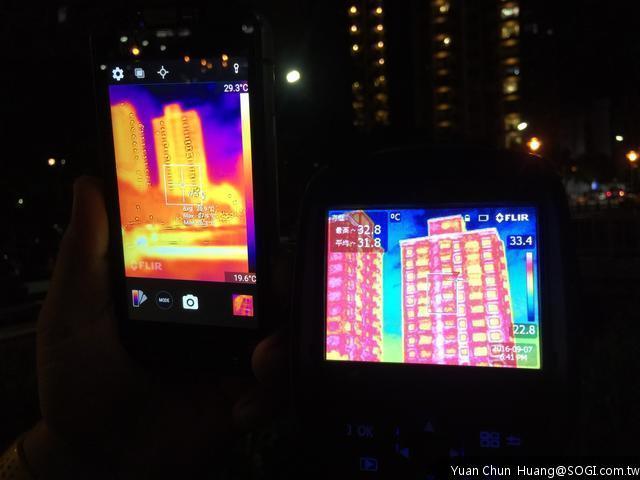

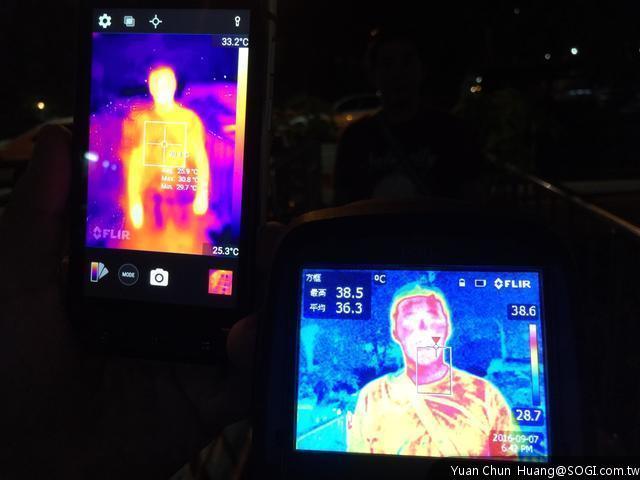

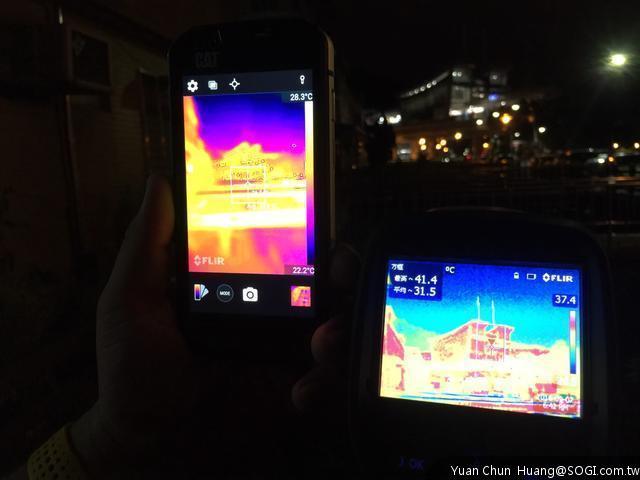

補二、我很好奇,它跟大型手持機種到底差多少。來,看一下範例,示範的是入門的FLIR E30(右邊那台),解析度為160x120。這幾張是在夜晚的戶外測試的,所以各位可以看到S60的MSX功能就沒辦法發揮太大的強項,而E30的解析度較高一些(但視角則變小了),所以畫面看來的細緻度比較高,但可攜性跟價格…。
