這是在網路上看到的po文~~搬過來給大家參考!@@
機器型號:iPhone 6plus
客戶描述:手機前後攝像頭不能使用,攝像頭供電有問題。
故障現象:機器測試前後攝像頭都打不開。切換無反應。
維修方法:
接到機器後開機測試,發現前後攝像頭無法使用,而且手電筒也無法打開。切換也無反應。
拆機發現,機器有輕微進水腐蝕。而且後置攝像頭也沒安裝。攝像頭2.85V供電晶片U2301破損還飛過線。
看到問題後首先把腐蝕的處理好,把腐蝕座子換掉。
換座子也是有技巧的,溫度調到280拆掉座子。
然後在座子上邊上錫漿,用風槍吹融用鑷子把多餘的錫刮掉。
座子上邊錫要飽滿,不然錫太少的話會空焊,太多會引腳連錫。如圖:

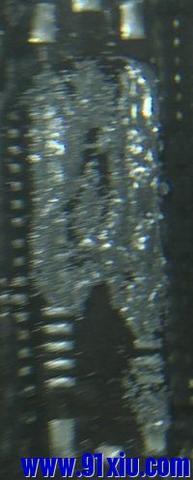

焊接前上錫

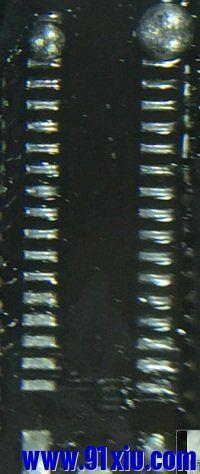

焊接後把多餘的錫處理掉

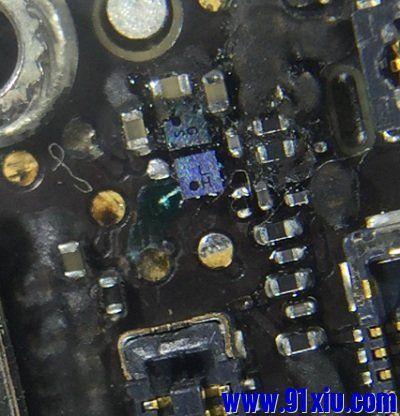

把腐蝕和座子都處理好後,再處理U2301。U2301晶片是玻璃晶片比較小而且還容易壞,拆個晶片植好球,把客戶主機板晶片拆掉處理好,把斷的線補上,塗上綠油烤幹,焊上去測量下無短路。如圖:
裝機測試,攝像頭可以了前後都沒問題手電筒也能打開,但是發現後攝像頭位置會很燙。拆開接可調電源,不開機電流都有50MA漏電。把攝像頭拔掉,又換了一個裝上去,沒問題了,看來原來的攝像頭也是壞的。
裝機測試,測試2天沒發現問題故障排除。

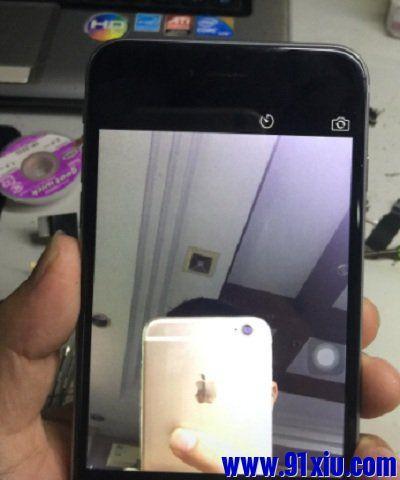

前攝像頭ok啦~

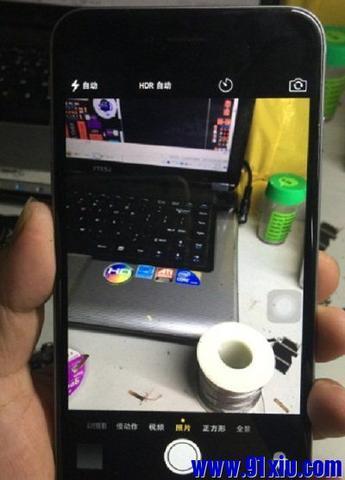

後攝像頭也正常!
ok~維修到此結束。
資料來源:91修
