德州儀器無線電源晶片簡化 Qi 充電站開發

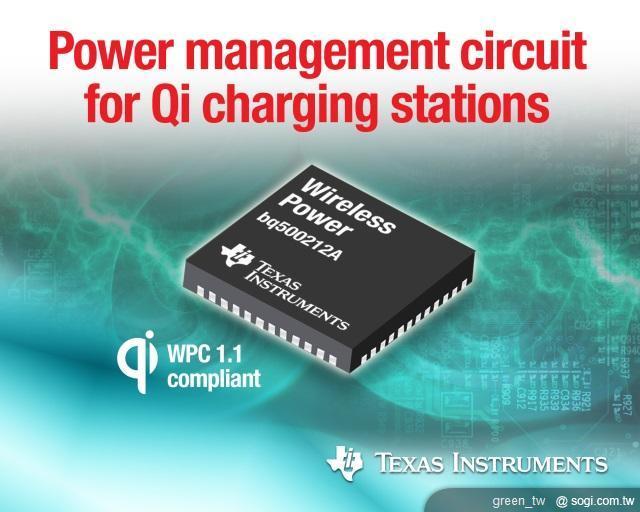

德州儀器 (TI) 宣佈推出支援無線充電聯盟 (WPC) 1.1 規範的新一代無線電源傳輸電路，進一步擴大其業界領先的電源管理產品陣營。現已開始量產出貨的 bq500212A 發送器與同類解決方案相比，所需組件銳減三分之一。該電路可讓設計人員加速符合 Qi 標準的無線充電板或充電站的上市時程，並可透過 USB 埠或 5V 電源適配器運作。



隨著市場上的 Qi 充電站越來越多，Qi 標準的智慧型手機、智慧手錶以及許多其他「封閉式」可擕式消費性電子產品的消費者將能夠延長其充電電池壽命。Kickstarter 推出的 AGENT 智慧手錶等產品皆使用包括 bq500212A 與 bq51050B 接收器等 TI bqTESLA 無線電源產品以確保其無線電源功能。

Secret Labs 創始人 Chris Walker 指出，AGENT 智慧手錶需要具有防水性，消費者也無需擔心每天都需要將手錶插入充電適配器。TI 無線電源產品讓客戶只需將 AGENT 智慧手錶時不時地放在其配套提供的 Qi 充電板或任何其他符合 Qi 標準的充電板上，就能保持充足的電池電量。無需連線，減少麻煩。

bq500212A 的特性與優勢：

• 符合 WPC 1.1 Qi 標準的完整設計：bq500212A 只需 5 個零件，包括 2 個最新 CSD97376 功率級積體電路，而其他產品則需要多達 15 個元件。
• 智慧電源控制：TI 的 Dynamic Power Limit 技術可讓發送器透過 USB 埠或低功耗適配器運作。元件的待機模式可確保當充電板上沒有接收器時，其待機功耗小於 100 mW，而接收器完成充電後的待機功耗則不足 50 mW。
• 混合電容器方案：使用 X7R 與 COG 電容器組合可減少對 COG 電容器的依賴，並顯著降低系統材料清單成本。
• 異物檢測：根據 WPC1.1 規範要求，異物檢測為 bq500212A 的標準功能，其可改進演算法，進一步提高錯誤傳感精準度。

TI 與無線電源

TI 無線電源管理產品系列協助激發設計工程師想像力，幫助其為智慧型手機、平板電腦以及其他可擕式電子產品開發創新、高效率無線充電功能。無線充電設計包括從充電板到汽車及傢俱中使用的電源等無線充電源。TI 正積極開發可支援 WPC 標準以及 Alliance for Wireless Power (A4WP) 與 Power Matters Alliance (PMA) 等其他無線電源規範的電源電路。TI bq5101x 整合型接收器可提供穩壓 DC 輸出與數控發送器回饋，而 TI bq500xx 系列無線電源發送器則可高效管理傳輸至接收器的電源。

供貨情況與價格

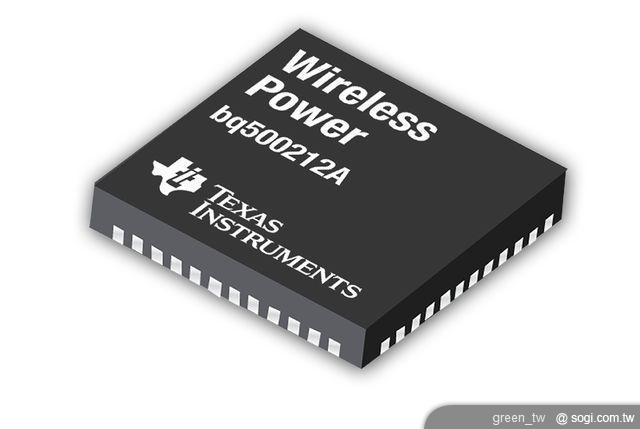

最新 bq500212A 無線電源發送器採用 48 接腳、7 mm × 7 mm QFN 封裝，其每千顆單位建議售價為 2.78 美元。該元件現已開始量產供貨，並可透過 TI 及其授權經銷商及全球線上商店進行訂購。
