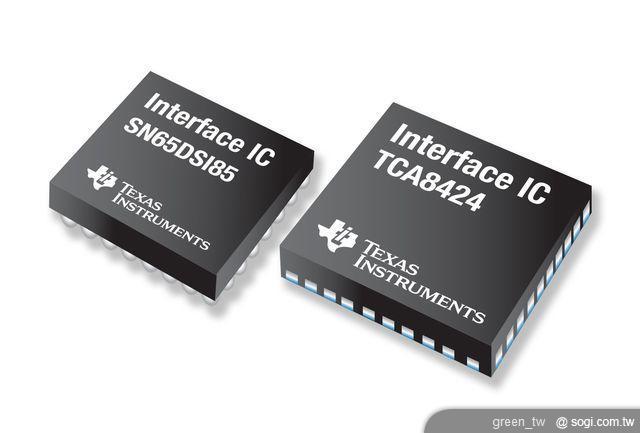

德儀TCA8424與SN65DSI85元件 幫助簡化平板電腦設計

德州儀器 (TI) 宣佈推出兩款全新元件，簡化平板電腦設計。其中 TCA8424 是業界首款採用 I2C 128 鍵鍵盤控制器的人機介面 (HID) 元件，無需在生產階段對元件進行程式設計，可簡化設計，加速產品上市時程。



該鍵盤控制器為 Windows 8 的系統提供無縫連接鍵盤的低成本解決方案。而 SN65DSI85 是一款連接 FlatLink 介面 IC 的數位序列介面 (DSI)，可幫助設計人員以更低成本簡單快速地連接圖形處理器與 LCD 面板。SN65DSI85 可為平板電腦、netbook 及行動網際網路設備支援高達 2560 × 1600p 的解析度。

TCA8424 主要特性與優勢：

• 擴充鍵盤支援：多達 128 (8 × 16) 鍵掃描支援標準鍵盤，也支援音量控制、亮度控制、前進 / 後退 / 停止 / 重新載入 / 首頁等按鍵。同類鍵盤控制器僅支援 80 鍵；
• 獨特同步按鍵檢測：固定長度 8 位元輸入報告是 TI 獨有的技術，可檢測多達 14 個按鍵同時按壓，包括修改鍵，讓終端設備用於遊戲應用；
• 硬體編碼的 HID 與 REPORT 描述符：可輕鬆將軟體整合在系統中，簡化設計，加速產品上市時程。

SN65DSI85 主要特性與優勢：

• 優化的 MIPI DSI 介面：雙埠四通道 MIPI DSI 連接雙鏈路 18/24bpp FlatLink ，與各種繪圖處理器相容，並支援高達每秒 60 訊框 (frame) WQXGA (2500 × 1600p) 解析度。
• 最小封裝尺寸：5 mm × 5 mm PBGA 封裝，體積比同類元件小 20%，可為空間有限的行動裝置應用節省 PCB 面積。
• 支援高視訊頻寬：LVDS 畫素時脈運作頻率高達 154 MHz，比同類產品高 20%。每個 DSI 通道運行速率達 1 Gbps，提供 8 Gbps 最高輸入頻寬，支援的資料輸送量業界領先。

工具與支援

TCA8424EVM 可展現 TCA8424 在鍵盤掃描器應用中的功能與優勢，可立即訂購。IBIS 模型與使用者指南也已同步提供。

此外，TI 提供各種工具與支援加速採用 SN65DSI85 的開發，包括 IBIS 與 HSPICE 模型、DSI 調節器軟體、硬體實作指南及視訊配置指南與配置工具軟體使用者手冊等。

TI E2E 社群介面論壇可為工程師提供強大技術支援，與 TI 專家諮詢討論。

供貨、封裝與價格

TCA8424 採用 6 mm × 6 mm × 1 mm 40 接腳 VQFN 封裝，現已開始供貨，每千顆單位建議售價為 0.8 美元。SN65DSI85 採用 5 mm × 5 mm × 1 mm、64 焊球 PBGA 封裝，也已同步供貨，每千顆單位建議售價為 3.9 美元。

TI 類比消費性電子產品

TI 廣泛的電源管理與類比訊號鏈產品透過提供高效能、低功耗與高整合度，幫助設計工程師創造創新且突出的消費性電子產品。

TI 推動手勢識別、觸控反饋、能源採集、無線電源、音訊及醫療保健技術等設計，建構美好的未來。了解 TI 類比產品如何改善現代人的生活、工作和娛樂，請參見網頁：www.ti.com/consumer-pr

詳細 TCA8424 與 SN65DSI85 產品資訊，
請參見網頁：www.ti.com.cn/tca8424-pr-tw 與 www.ti.com.cn/sn65dsi85-pr-tw
