今年四月小米2S 16G台灣開賣，想說老婆的Iphone 4也老了~ 她又愛聽音樂，小米裝了工程版後百度音樂可以線上自由收聽，想說買一隻來給老婆玩玩~ 不過當時台灣小米2S 32G尚未開賣，於是上大陸官網購買，再由家人寄回台灣，但收到後老婆嫌太大台~ 結果我就把我的4S交給她，小米2S就變成了我的手機......
把玩了一陣子，自由度真的比Iphone多很多，Iphone必須JB達到的功能，小米隨便設定一下就OK了~ 最早玩的設定就是把老婆的來電指定鈴聲，經過老婆的試聽，她選擇了一個"瘋女人啦啦叫"的鈴聲! 由於鈴聲是在聯絡人裡面設定的，後來發現就連老婆的What's APP訊息的提醒聲音也變成了相同的鈴聲，這也就是悲劇發生的"因"......
我不知道大家會不會和我們一樣，就是當這種"免費訊息"軟體，既然免費，發訊息就不會一次發完，明明兩則訊息的事情，會分成好多段來傳送，講個例子好了:
老公:[你在哪?]
老婆:[我還在買牛奶!]
老公:[喔! 我到家了!]
老婆:[嗯! 我在結帳了!]
老公:[OK!]
老婆:[五分鐘到!]
老公:[OK!]
老婆:[待會見!]
所以如果有5封訊息，就有了5次"瘋女人的啦啦聲"，而且如果很短的時間又傳來第二封，那個瘋女人會被打斷! 並且重新"啦啦啦~"直到"啦"完為止.... XD
某天當我站在一堆媽媽中接小孩的時候，那個瘋女人忽然"啦啦啦~" 我就拿出我的小米2S，趕快打開What's APP，看看老婆大人有甚麼事情，也避免那瘋女人一直"啦"! 不過當時我就發現來不及了! 因為身旁的媽媽已經全都盯著我看! 和老婆聊了一下以後，我以為話題結束了! 剛好女兒也出來了，於是我把手機放回口袋，接過女兒的書包!
忽然!!!!
"啦啦啦~啦啦啦~啦啦啦~啦啦啦~" 的聲音又從口袋傳出，我滿手東西，那瘋女人還是不停的"啦~"! 當許多媽媽疑惑的眼神又朝向我的時候! 我急急忙忙地從口袋拿出手機要制止那個瘋女人! 沒想到!!! 咻~~~~~趴!!! 我的2S就這樣摔到柏油路上了....... 從柏油路上撿起來我沒檢查傷勢，而是趕快看看老婆又傳了甚麼? 結果只有兩個字，就是"掰掰"................
廢話了那麼多! 是該進入正題了!! @@"
由於最近小米3公布，官方讓小米2S跳水2200元! 本來已經催眠自己要接受"不完美"的我，忽然想說，那會不會零件也變便宜了呢，上了淘寶以後果然發現，小米2S的邊框一個只要35元人民幣(就是我摔到的地方)，我就動起了DIY維修的念頭，也就是本篇文章的由來.........
本文章同步發表於我的部落格

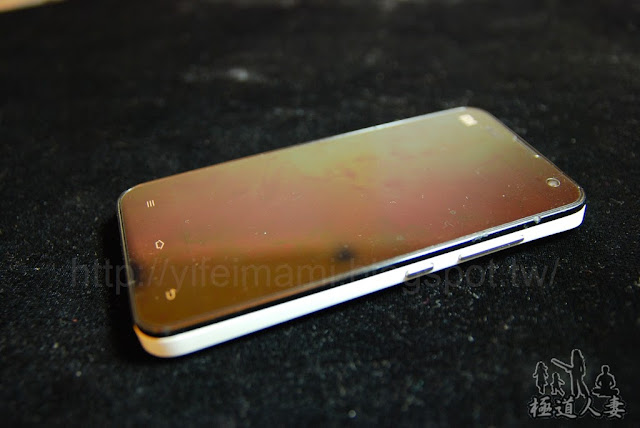

我180公分，從口袋飛出也約有100公分高，其實傷到的部分不多，只是傷痕都很深!
這兩個凹痕是主要的傷口!螢幕我有用保護貼所以只有保護貼些微磨損!

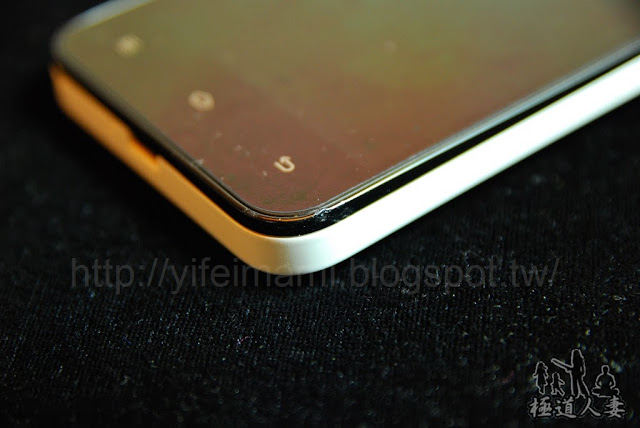

邊角也有刮痕! 這個是邊框! 不是螢幕本身!

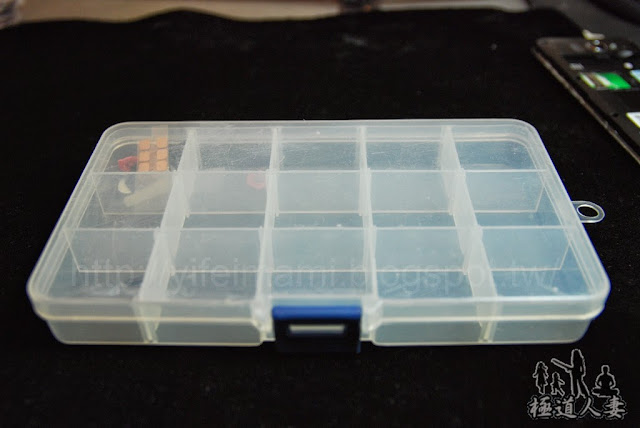

好了! 準備工具! 歸類拆下來的螺絲是必須的，避免到時候裝不回去!

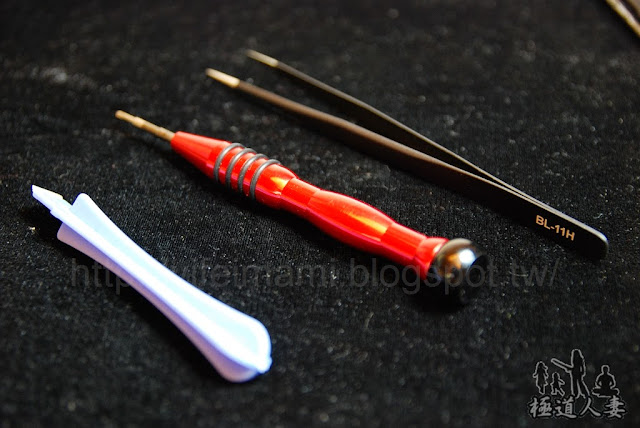

小米2S 沒有特別的螺絲~ 所以十字螺絲即可，加上鑷子及塑膠翹板(我亂取的)!

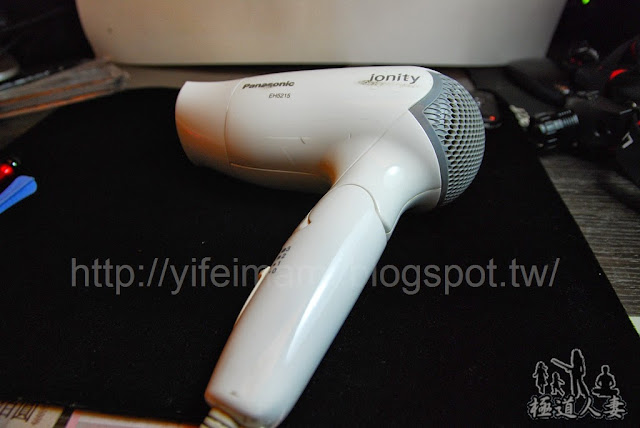

吹風機，這是必備的!

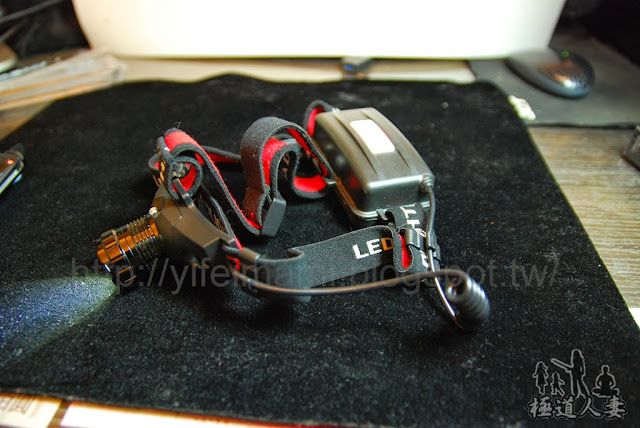

頭燈! 居家旅遊必備好物!
好了! 萬事俱備! 只欠"動手"了!

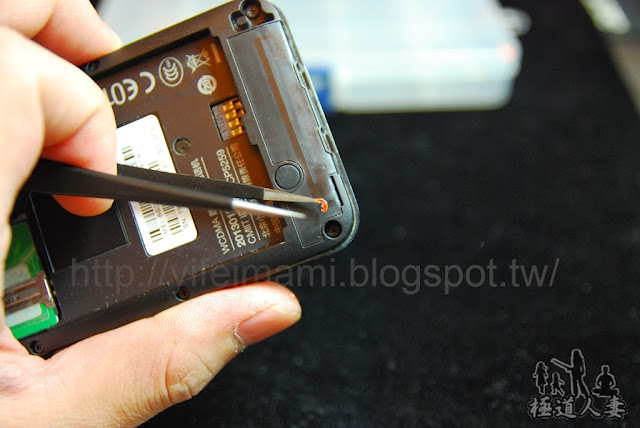

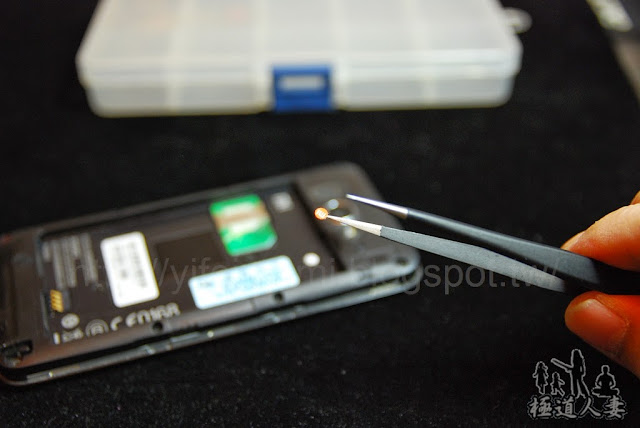

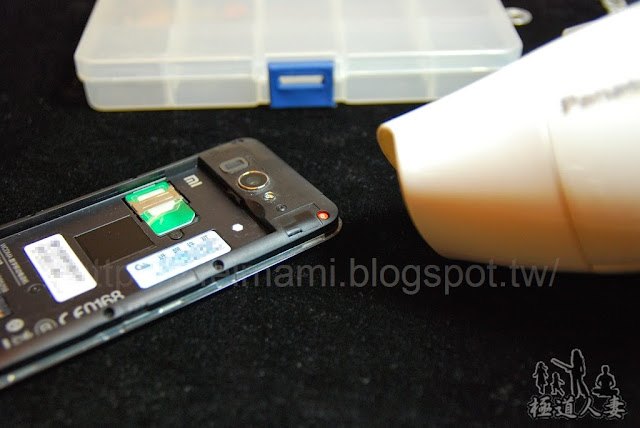

首先，用吹風機吹保固貼紙，大約吹個30秒膠就會軟化，就可以完整取下!
YES!
第二個保固貼紙就沒有那麼幸運了! 不知道是因為它的洞比較深，還是我吹得不夠久，所以貼紙一拉就碎了.... XD
沒關係! 遇到挫折還是要前進! 這就是人生阿~

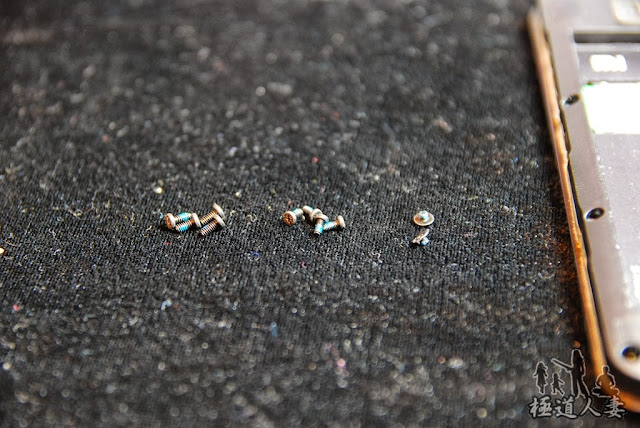

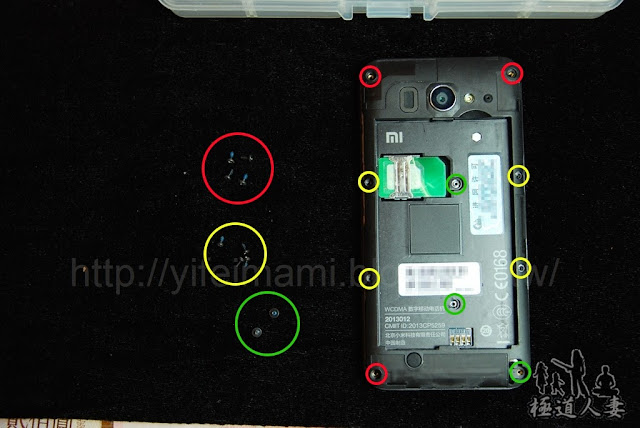

小米2S的背蓋就只有這10顆螺絲!
後來發現! 不是背蓋只有這10顆螺絲，是整台機器就只有這10顆!
螺絲卸光以後，背蓋與螢幕就已經有些微分開了!
接下來就是要把它們徹底分開! 這裡是沒有膠黏住的!

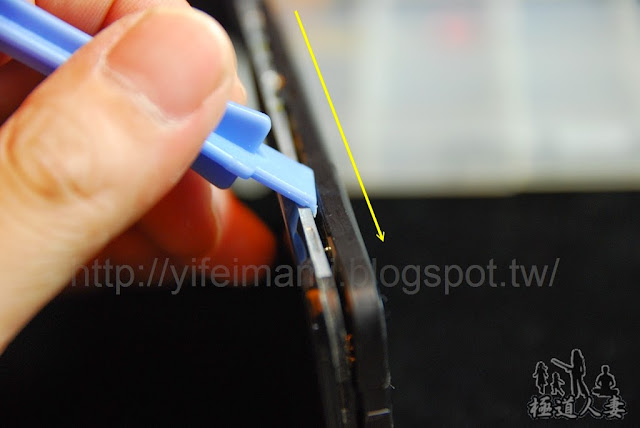

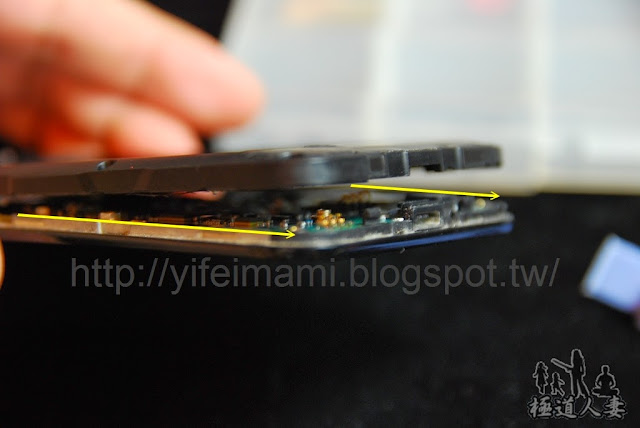

要把它們分開的建議是"由上往下"推，這邊的上就是聽筒處，下就是USB插槽!
鏡頭那邊我是沒有去推，是將兩邊都往下推好以後，在拉開底部! 細心一點應該沒甚麼問題!

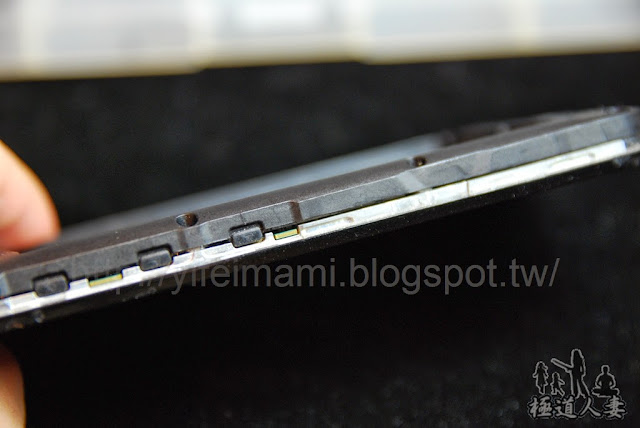

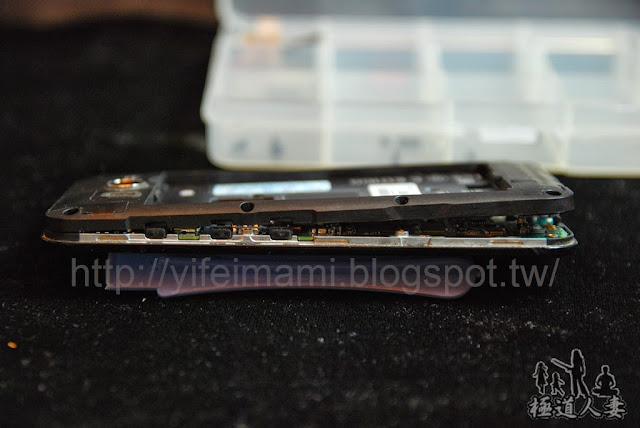

側面也來一張!

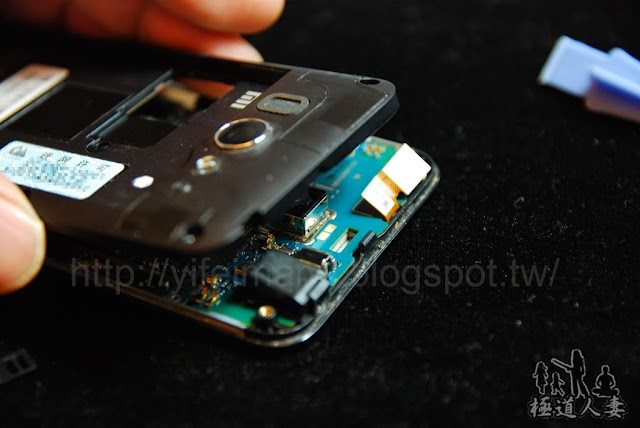

然後就是把最上面推開! 就完整分離了!

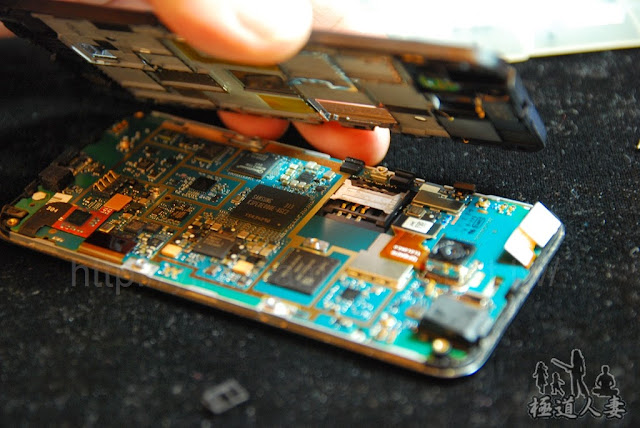

映入眼簾的就是主機板!
這時候不知道從哪裡噴出了一個塑膠墊片.... 嚇了我一大跳!

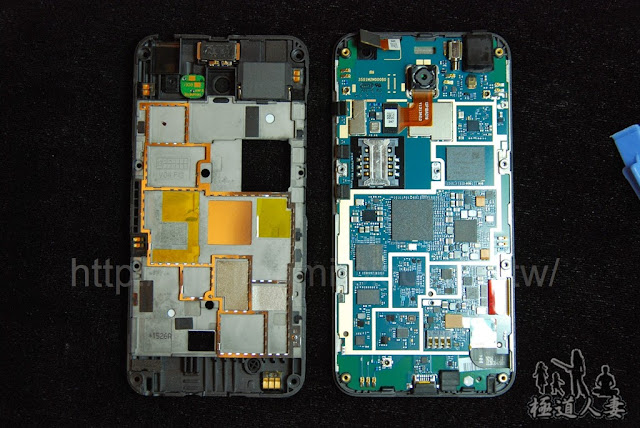

分離後的特寫! 左邊就只是背蓋! 右邊就是主機板+螢幕!

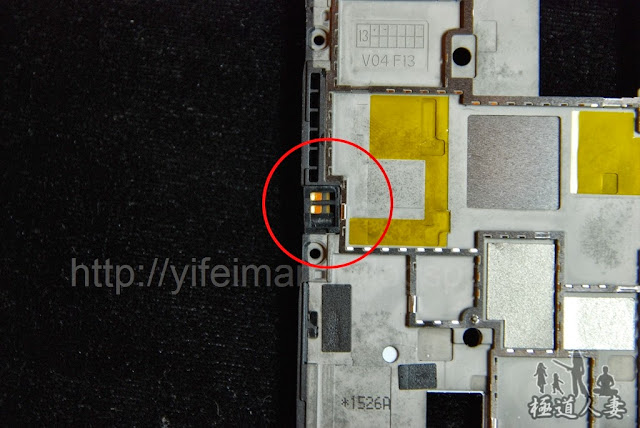

也找到了剛剛噴出來墊片的家!

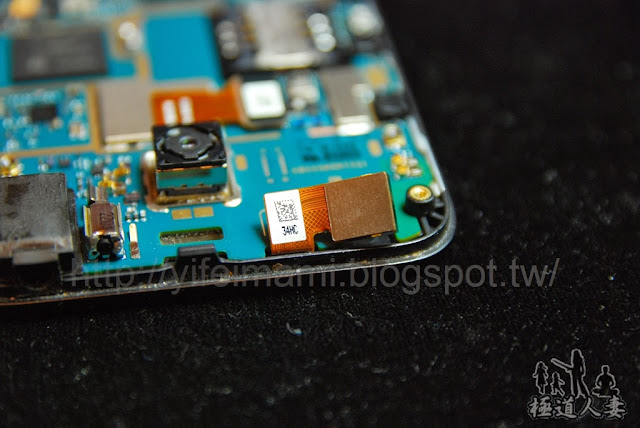

拉開上半部的時候，前鏡頭呈現這個角度，我一開始以為被我拉壞才翹起來的! 後來發現，它本來就沒有額外固定，只排線插著而已!

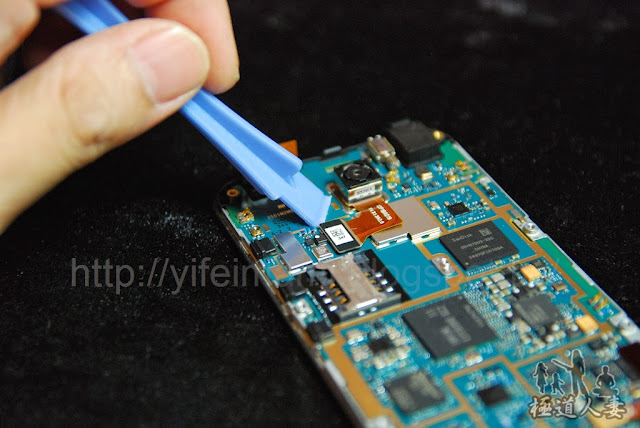

接著就是要把主板和螢幕分離! 先將後鏡頭拆掉~
1300萬畫素相機特寫!

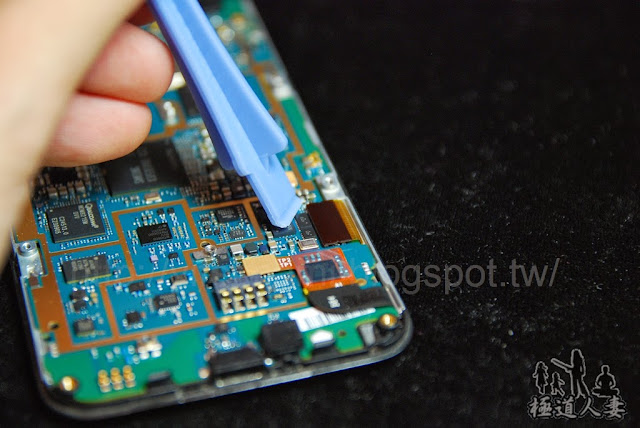

拆觸控螢幕排線!
沒有額外的固定，所以一拆開就翹起來了!

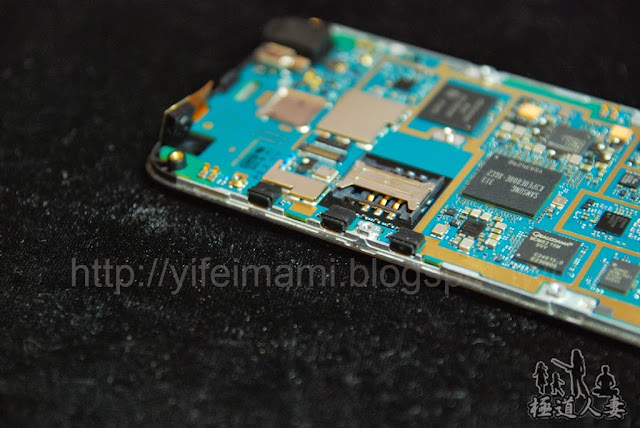

音量和電源按鈕有橡皮軟套! 很容易掉! 先拆下來收好! 以免不見了!
軟套用手一拔就下來了~ 很好拆!

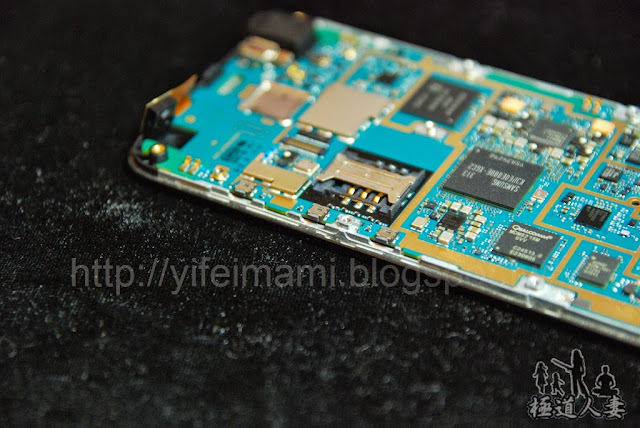

按鈕裸露的樣子

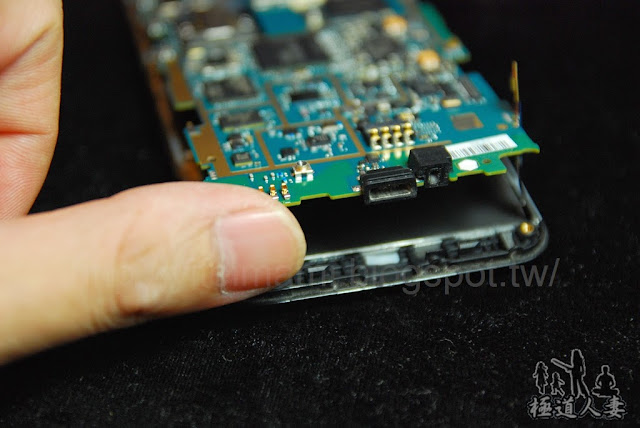

底部的USB也有防塵套，也可以先拆下來收好!
主機板沒幾個動作就和螢幕分離了! 比起iphone真的是好拆多了!

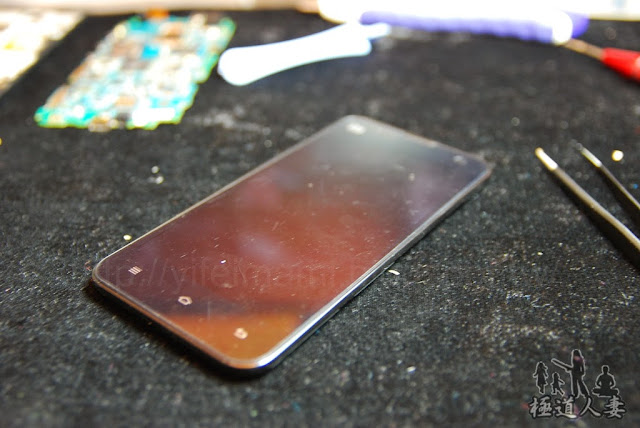

這就是螢幕總成 : 觸控螢幕 + 邊框!
右邊就是我買的新邊框! 正反面都拿來比較一下! 因為這邊應該最難拆! 了解多一點比較安全，這張是正面照!
這張是背面! 由此圖可發現，紅框處就是LCD，而觸控面板就是靠背板上下的兩個空間及側邊黏住的!

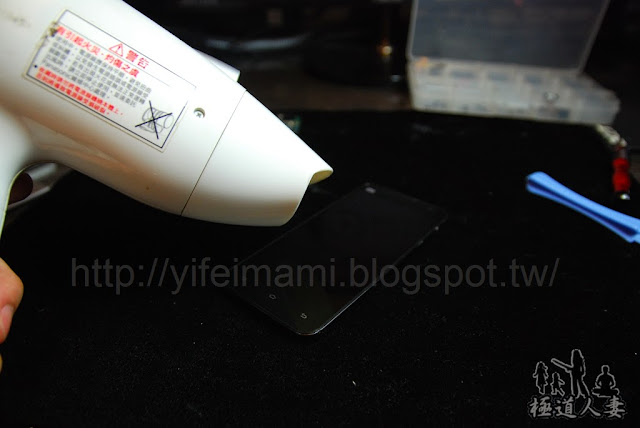

邊框和觸控螢幕是用膠黏住的，要把它們分離，就是用吹風機把膠給吹軟!
四邊我都吹了很久! 直到側邊我可以用大拇指的指甲插進去! 稍微把它們分開了一些!
這裡的分離步驟一定要有耐心! 如果發現不好拉! 就再用吹風機吹久一點，不然硬掰可能會把玻璃給弄破! 我基本上都是以用手去摸會覺得"很燙"才會開始動手"掰"!

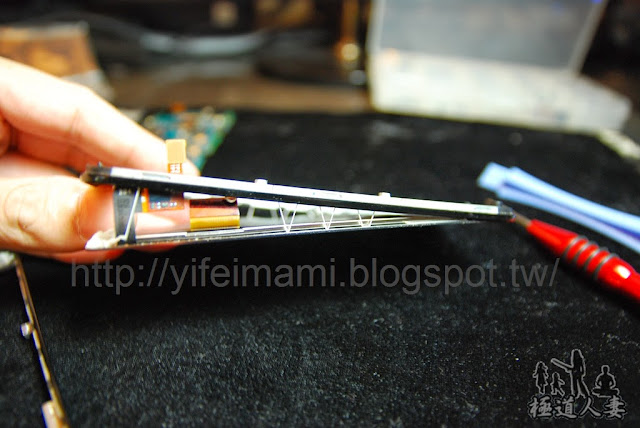

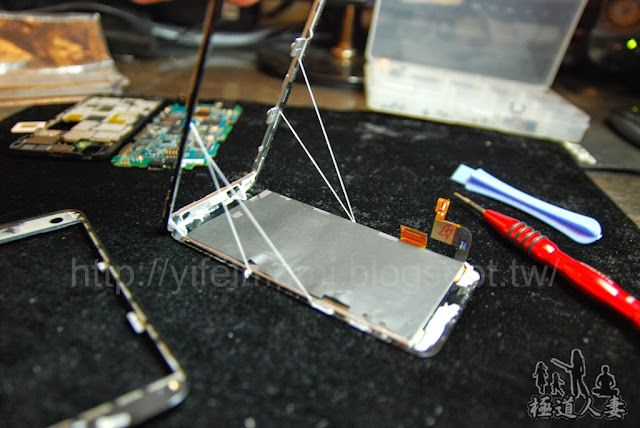

這個膠真的是韌性很夠! 拉開還會"牽絲"........
你看這個絲牽的有多離譜!

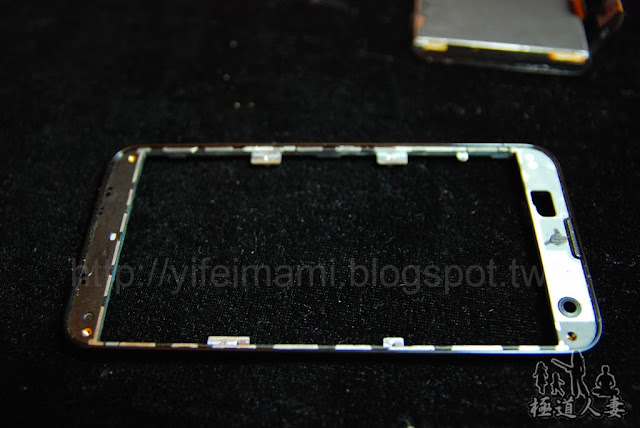

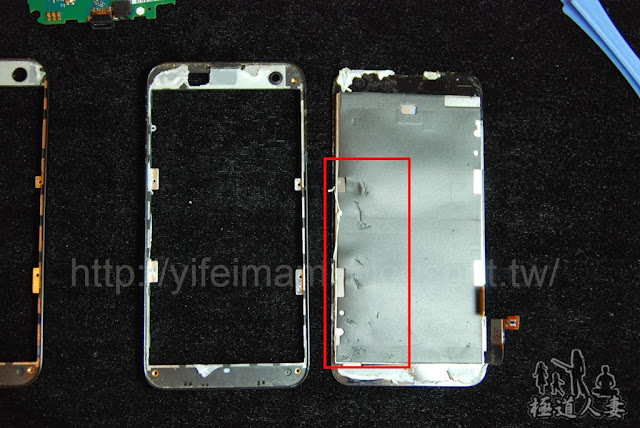

呼~ 終於將前殼和觸控螢幕分開了! 紅框部分是我在用力的時候指甲摳出來的，那一片灰色的東西是像海綿的東西，我不知道是甚麼~ 摳出這些傷應該沒關係吧~ 不過下次我會小心! 要用指腹出力，而不能用指甲!
拿出新舊邊框比較一下! 看看有沒有甚麼東西需要移植到新的!
發現了前鏡頭有個橡膠墊子需要移過來! 不過也只有它一個需要移植~

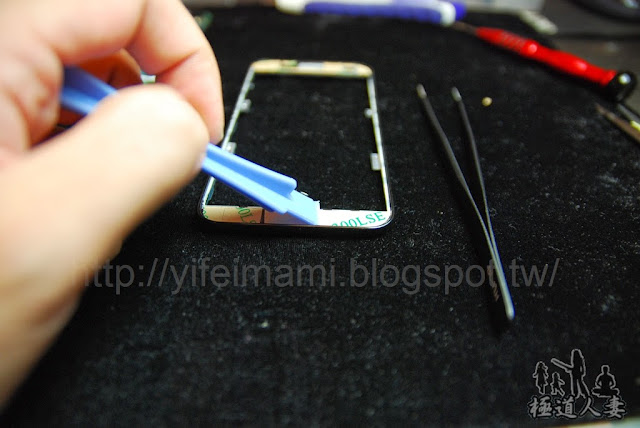

把觸控螢幕的膠通通移除!
新邊框我買的好像不是全新! 所以膠也不全!

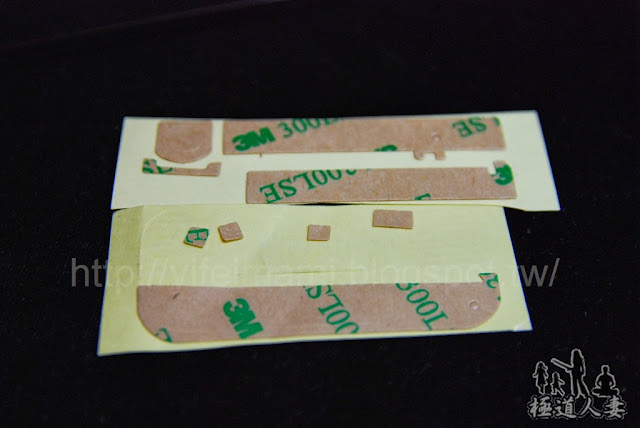

拿出以前修ipad2的膠來用! ipad2的維修紀錄可以看這裡!
剪剪貼貼的終於搞定了! 結果這裡反而最花時間!
先用吹風機吹熱，然後再把膠推緊一點!
指揮挺組合!!!! 這樣實在不好施力! 所以我沒有在這個步驟用力去壓緊螢幕及邊框!

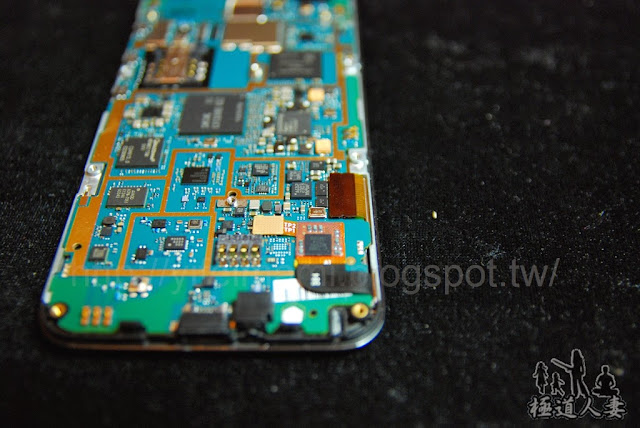

接在再把主機板裝回來!
觸控螢幕的排線壓好!

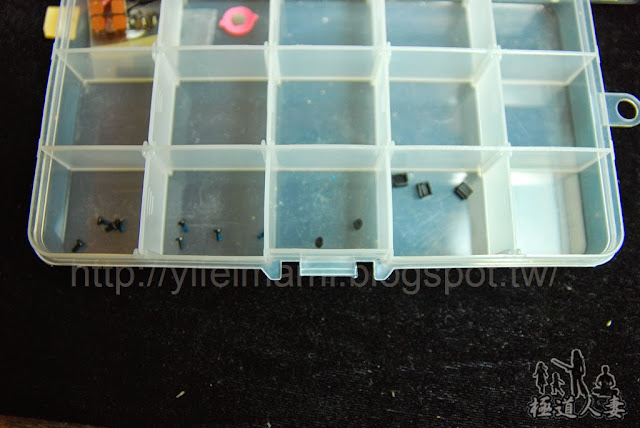

找回音量、電源按鈕的膠套! 這盒子沒甚麼用啊! 根本沒多少零件需要分類! @@"

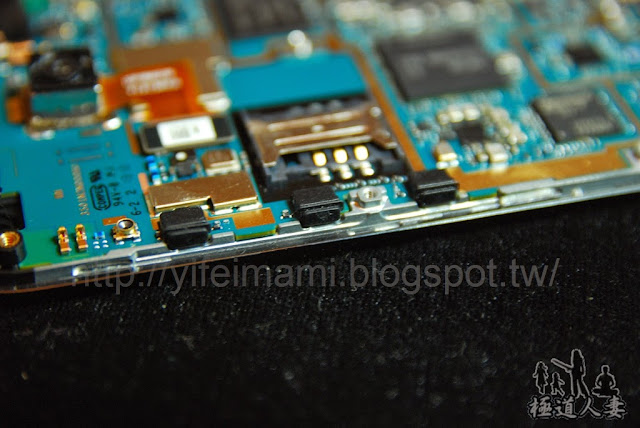

把膠套套回按鈕上!

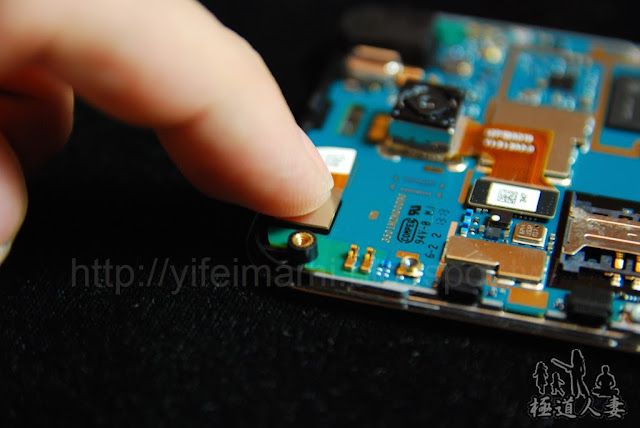

前鏡頭除了排線沒有額外的固定，所以要把他往下壓，不然它翹起來背板不好裝，不過往下壓一下子它又跳起來，所以裝背蓋動作要快!

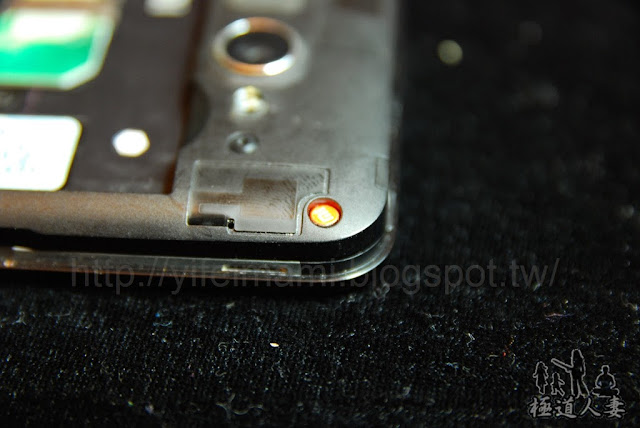

背蓋裝回時我是先壓住前鏡頭處，再壓底端!
我在這時候就試了一下機器! 結果聲音一個大破音! 以為有東西沒裝好! 好來才發現因為螺絲沒有鎖，聲音從側邊跑出來，就一整個破音! 鎖好就沒問題了!
再把唯一存活的保固貼紙貼回去!

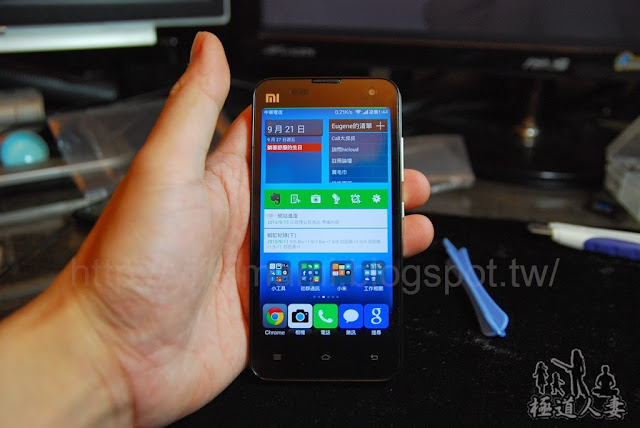

裝上電池! 一切正常!

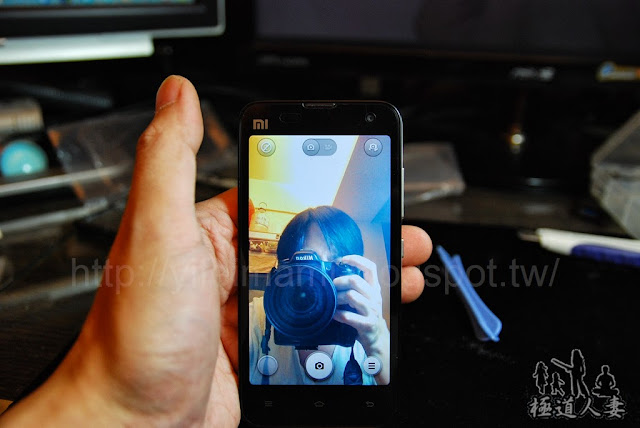

前後鏡頭也都測試一下!

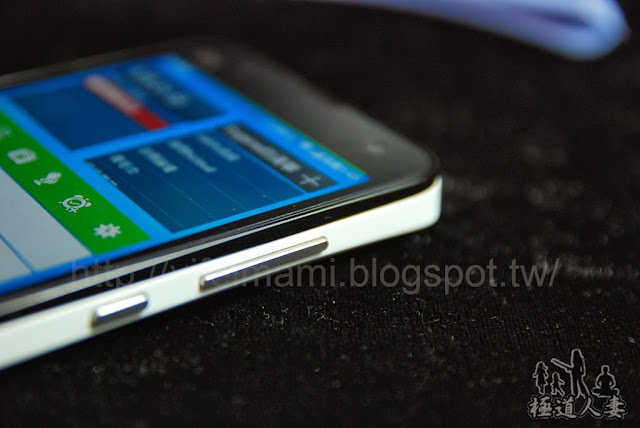

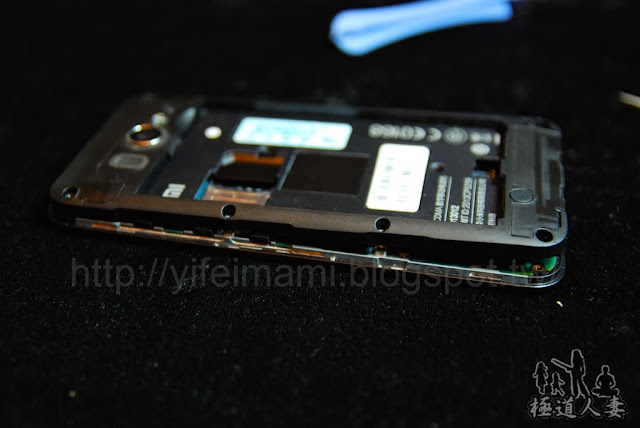

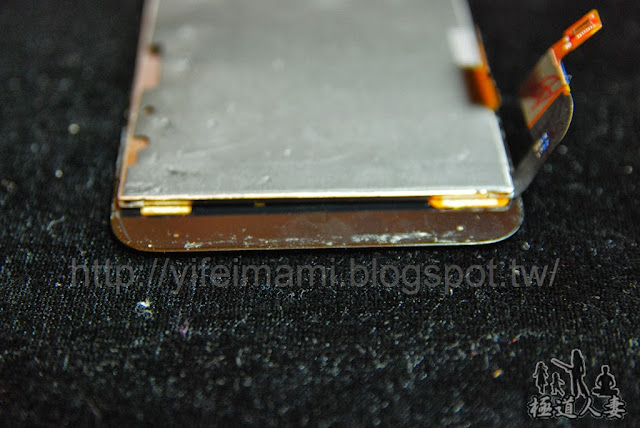

仔細看! 側邊有一點浮起來! 因為我是在這個階段之前都沒有用力壓螢幕和邊框，因為沒裝好之前都比較不好施力! 所以我在這邊一樣先用吹風機吹得很燙以後，再用力壓緊，密合度就完全沒有問題! 又和新機一樣了! 呵呵~

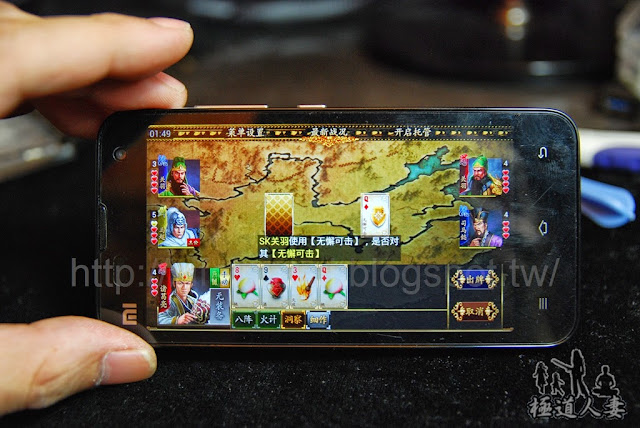

那......... 趕快來打盤三國殺吧!!! XD
本文章同步發表於我的部落格
希望這篇文章可以幫到有需要DIY的朋友~ 有問題也歡迎提出喔!!!
p.s. 我一共買了三個邊殼，有一個一來就是有傷痕的~ 所以買邊殼的時候，建議最好和商家確認一下喔!
