小米手機4螢幕顯示問題的幾種檢測方法,可以參考~~

瀏覽: 588  回覆: 1
Medium 27 122643 824

發文數:100
發表時間:2016-05-27 12:06:21
更新時間:2016-05-31 19:53:46

在維修論壇看到送修的小米手機4,說是客戶拿來壓蓋板時是正常顯示的,壓好後裝機黑屏。

憑經驗感覺是線座(螢幕內聯座)缺腳,檢查測試果然,換線座顯示正常,但不能調節亮度。

再換線座依然不能調節亮度,查升壓,換升壓線圈亮度可以調節,但一旦黑屏或鎖屏後,再喚醒就黑屏(有背光無顯示)。

換升壓電感、顯示排阻、加焊顯示IC、短接電阻,依然不奏效哎。

換上原裝顯示幕測試,一切OK啦。

綜上@@:

1. 屏幕出现条纹、雪花点情况、閃爍、偏色等顯示故障,查主機板內聯座,補焊或更換。

2.背景燈一半亮一半不亮,查顯示幕線座是否缺腳,補腳或更換線座。

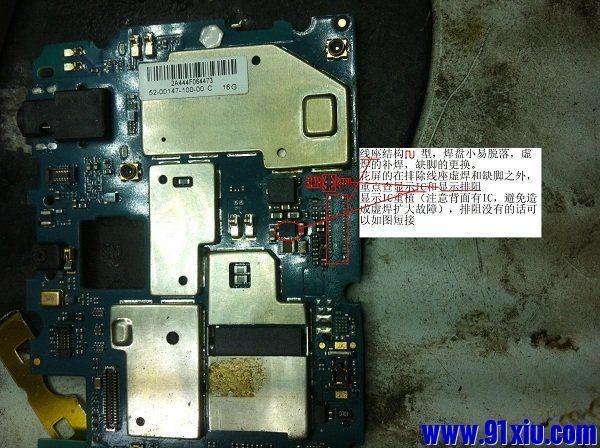

 線座、顯示IC、排阻位置如圖:


3.亮度無法調節,更換升壓電感線圈及所屬電路附件。

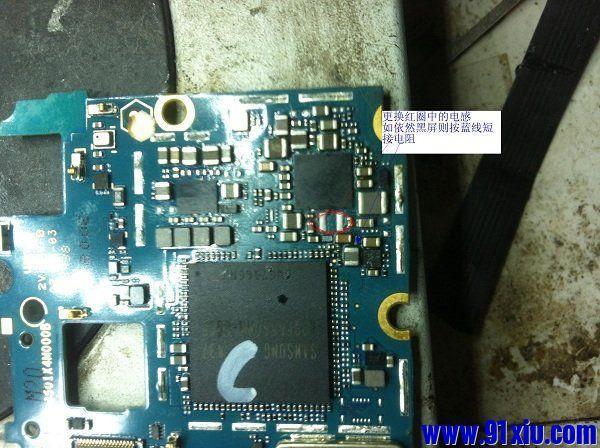

升壓線圈位置如圖:


4.不能正常喚醒分兩種情況:

a.通話過程中不能喚醒,查感光排線電路;

b.待機不能喚醒,更換原裝顯示幕測試(本例中不能喚醒的螢幕為後壓屏,開機時會有一瞬間的螢幕閃爍)。



手機有螢幕顯示問題可以參照看看唷!!!Q_Q

資料來源:91修


商業贊助

發文數:1
發表時間:2016-12-10 18:04:40
更新時間:2016-12-10 18:04:40


Mem739743

發文數:61
發表時間:2016-06-22 12:57:21
更新時間:2016-06-22 12:57:21

還有多少人在用小米4?
